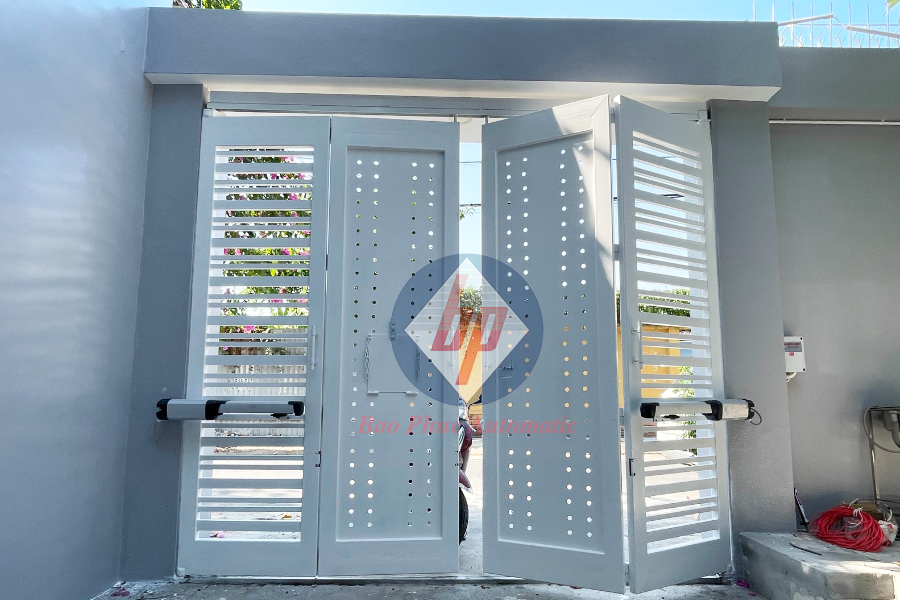

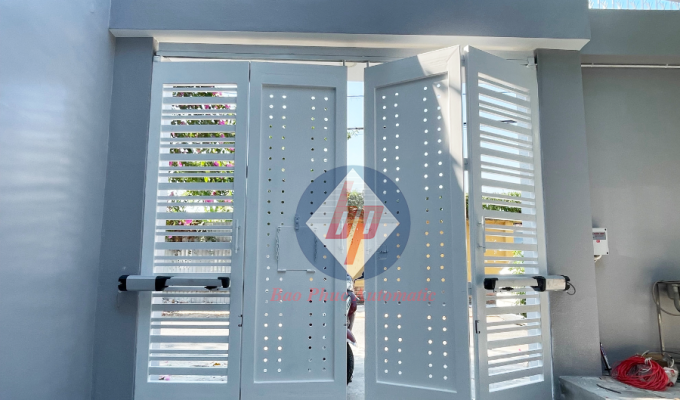

Cổng Tự Động Cánh Tay Đòn

Cổng cánh tay đòn (swing gate) là dạng cổng mở cánh theo hướng đẩy ra hoặc kéo vào, được dẫn động bởi motor tay đòn gắn tại trụ cổng. Đây là lựa chọn thẩm mỹ cao cho biệt thự và nhà phố có sân rộng — xem thêm toàn bộ dòng cổng tự động tại Bảo Phúc.

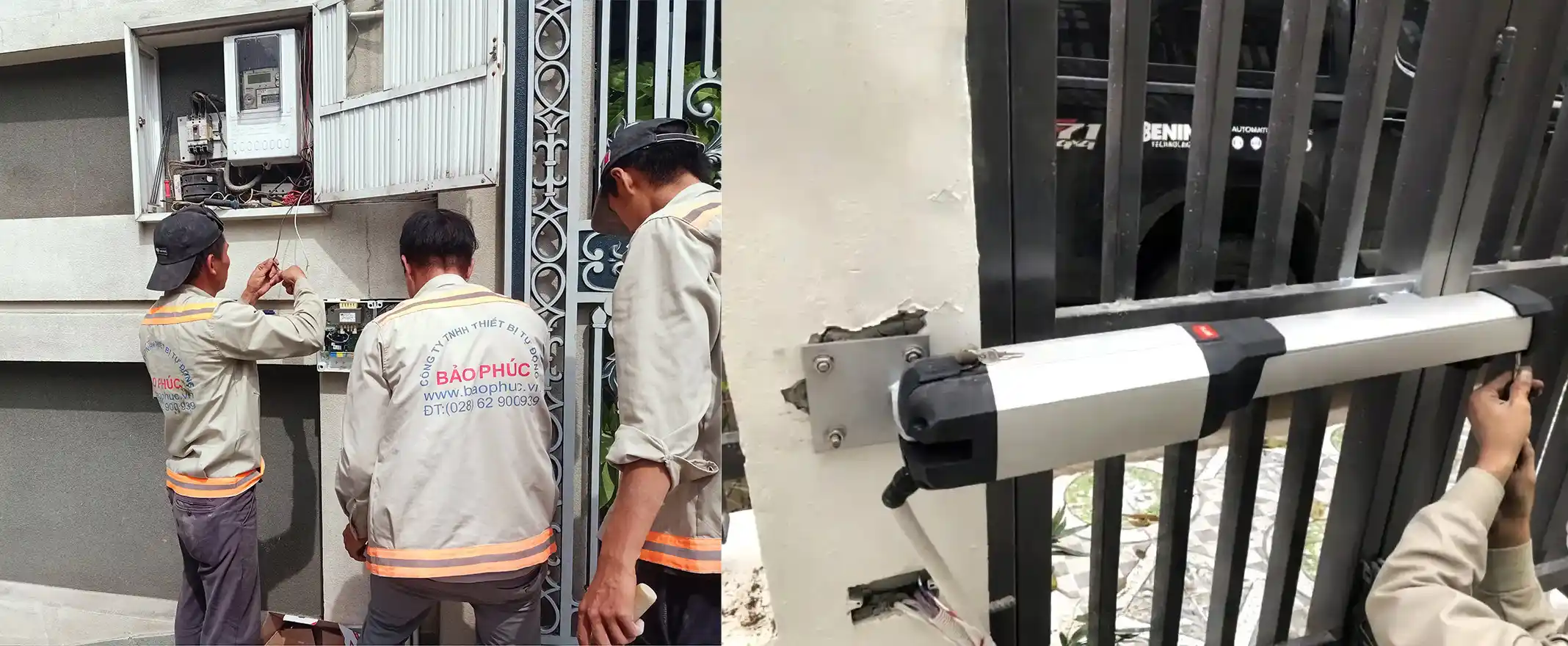

Đơn vị thi công uy tín tại TP.HCM: Công ty TNHH Thiết Bị Tự Động Bảo Phúc – gần 20 năm kinh nghiệm, hàng chính hãng có CO/CQ, bảo hành 12–24 tháng. Hotline: 0983.552.770.

Cổng Tự Động Cánh Tay Đòn Là Gì?

Cổng tự động cánh tay đòn là hệ thống cổng tự động hoạt động theo cơ chế mở – đóng bằng cách xoay cánh cổng quanh trục bản lề, tương tự như cổng thủ công truyền thống nhưng được điều khiển hoàn toàn bởi motor điện. Điểm khác biệt cốt lõi chính là cơ cấu tay đòn (arm) nối giữa motor và cánh cổng, tạo ra lực đẩy/kéo để cổng mở và đóng một cách trơn tru, êm ái.

Loại cổng này còn được gọi là cổng swing gate tự động, cổng bản lề tự động hoặc cổng motor tay đòn. Trong tiếng Anh, thiết bị này thường được gọi là swing gate operator hoặc articulated arm gate opener.

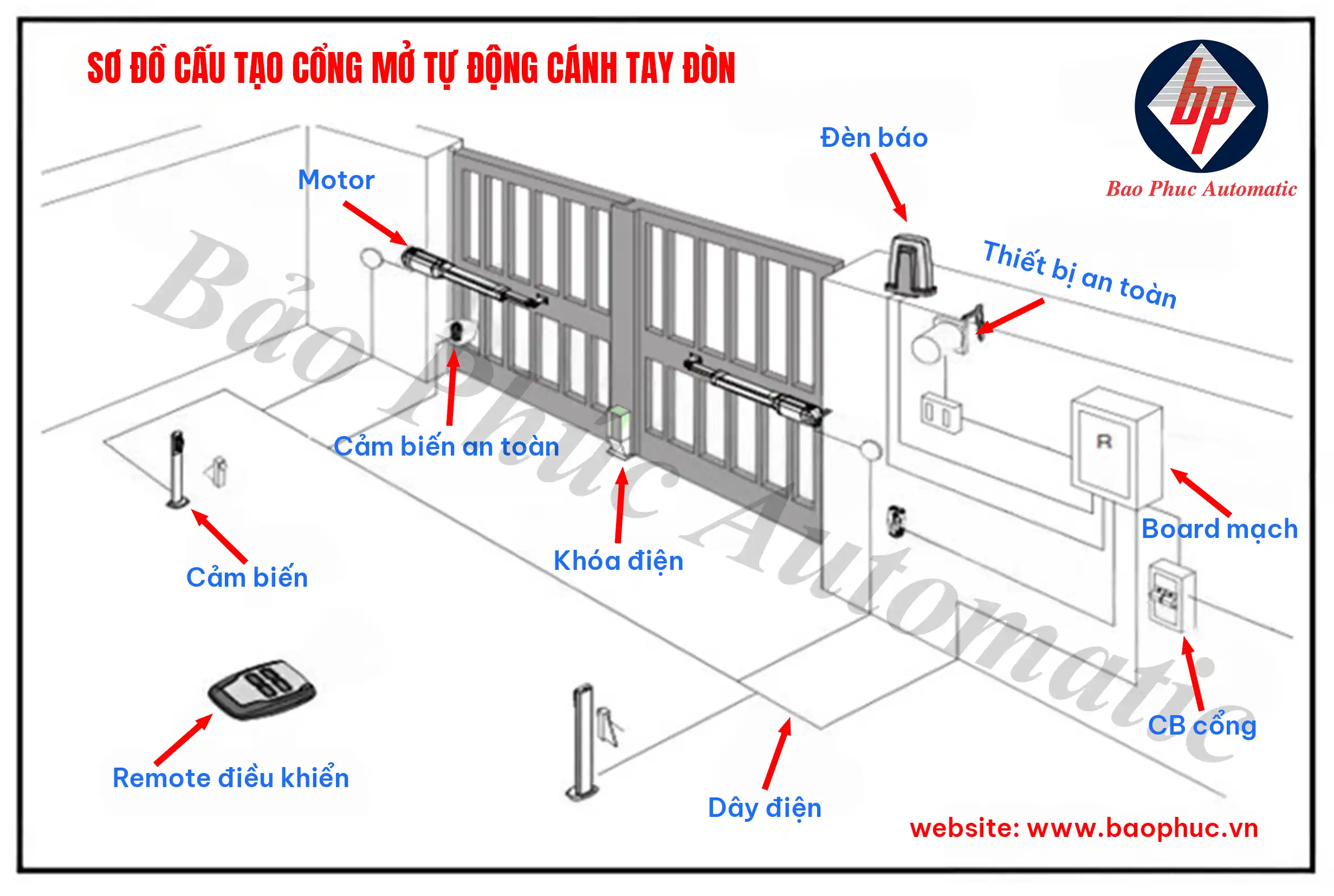

Cấu tạo cơ bản của cổng tay đòn

Một bộ cổng tự động cánh tay đòn hoàn chỉnh bao gồm các thành phần chính:

• Motor tay đòn (actuator): Trái tim của hệ thống, tạo ra lực để mở/đóng cổng.
• Tay đòn (arm): Thanh cơ khí nối motor với cánh cổng, có thể gập lại khi cổng đóng.
• Tủ điều khiển (control panel): Bộ não điều phối toàn bộ hoạt động, nhận tín hiệu từ remote hoặc cảm biến.
• Remote điều khiển: Bộ phát tín hiệu vô tuyến để đóng/mở cổng từ xa, thường có tầm hoạt động 30–100m.
• Cảm biến an toàn (photocell): Phát hiện vật cản, ngăn cổng kẹp người hoặc phương tiện.
• Đèn cảnh báo (flash light): Nhấp nháy khi cổng đang vận hành, cảnh báo nguy hiểm.
• Bình lưu điện dự phòng: Đảm bảo cổng vẫn hoạt động khi mất điện.
• Khóa điện từ (electromagnetic lock) – tuỳ chọn: Khóa cổng chắc chắn khi đóng.

Nguyên lý hoạt động

Khi người dùng nhấn remote, tủ điều khiển nhận tín hiệu vô tuyến và cấp điện cho motor. Motor quay, truyền lực qua cơ cấu tay đòn đẩy/kéo cánh cổng xoay quanh bản lề. Khi cổng mở hoàn toàn (đạt góc cài đặt thường từ 90° – 110°), motor tự dừng. Khi đóng, quá trình diễn ra ngược lại. Cảm biến quang điện liên tục kiểm tra vùng di chuyển của cổng – nếu phát hiện vật cản, cổng lập tức dừng và đảo chiều để tránh tai nạn.

Phân Loại Cổng Tự Động Cánh Tay Đòn

Cổng tự động cánh tay đòn được phân loại chủ yếu dựa trên số cánh, tải trọng cánh cổng và kiểu lắp đặt motor trên trụ. Không giống cổng âm sàn (motor chôn ngầm dưới đất), toàn bộ motor tay đòn đều được gắn trực tiếp lên trụ cổng hoặc tường, với cơ cấu tay đòn nối ra cánh cổng.

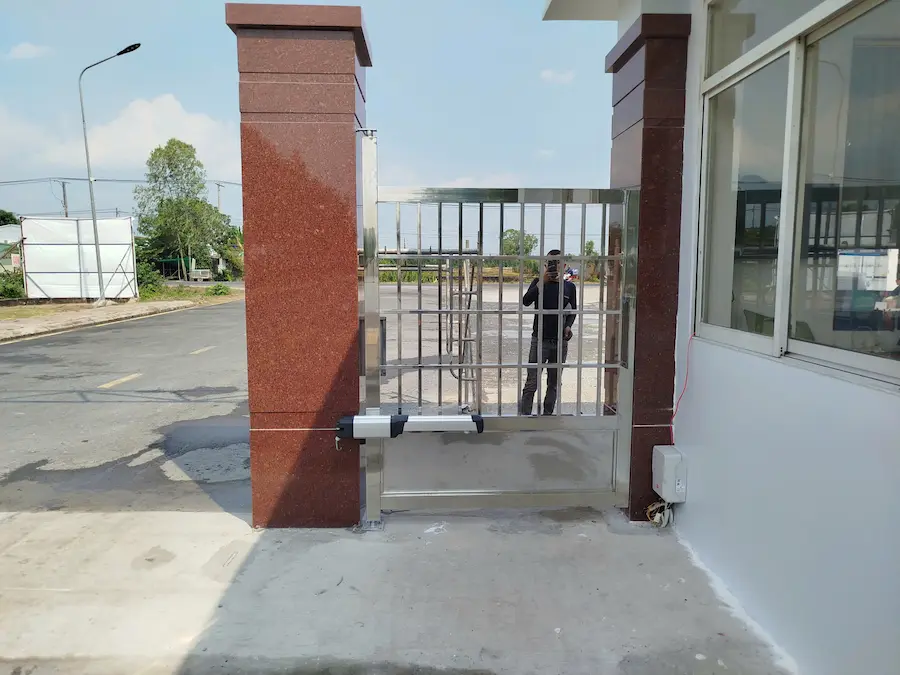

Cổng tay đòn 1 cánh

Dùng 1 motor, phù hợp với lối vào hẹp (rộng 1,5m – 3m), thường gặp ở cổng phụ, cổng lối đi bộ riêng hoặc nhà phố có diện tích hạn chế. Chi phí thấp hơn, lắp đặt nhanh.

Cổng tay đòn 2 cánh

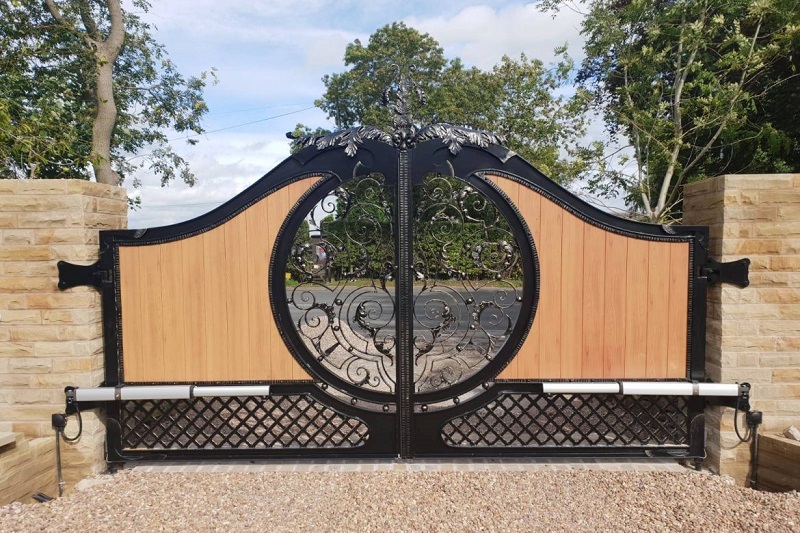

Dùng 2 motor đồng bộ, mở đối xứng 2 cánh cùng lúc. Đây là dạng phổ biến và thẩm mỹ nhất, thường thấy tại biệt thự, villa, khu dân cư cao cấp. Tổng khẩu độ cổng thường từ 3m đến 8m. Chiều rộng mỗi cánh thường từ 1,5m đến 4m, tùy tải trọng motor được chọn.

Phân loại theo tải trọng & công suất motor

Phân loại theo kiểu gắn motor trên trụ

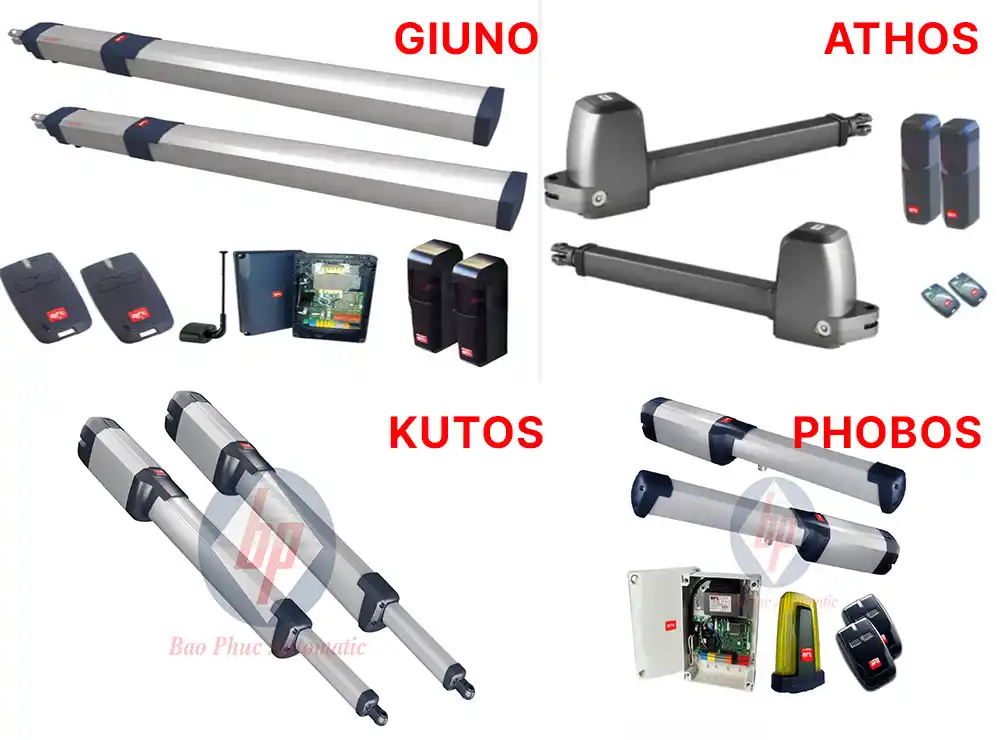

• Motor tay đòn gập (articulated arm): Tay đòn gồm 2 đoạn gập lại khi cổng đóng, vươn ra khi mở. Đây là kiểu phổ biến nhất, đại diện bởi các dòng BFT Libra.
• Motor trục thẳng (linear actuator): Sử dụng xy-lanh đẩy thẳng để mở cánh cổng, lực đẩy lớn, phù hợp với cánh cổng siêu nặng hoặc góc mở đặc biệt.

⚠️ Lưu ý quan trọng: Nếu bạn muốn motor hoàn toàn ẩn khỏi mắt thường, không nhìn thấy bất kỳ thiết bị cơ khí nào trên trụ cổng, thì giải pháp phù hợp là cổng âm sàn (underground) – một loại cổng hoàn toàn khác, với motor chôn ngầm dưới hộp bê tông tại chân trụ, không có tay đòn lộ ra ngoài. Bảo Phúc cũng cung cấp và thi công loại cổng âm sàn này nếu bạn có nhu cầu.

Ưu & Nhược Điểm Của Cổng Tự Động Cánh Tay Đòn

Ưu điểm nổi bật

• Thẩm mỹ vượt trội: Đặc biệt với dòng âm sàn, cổng trông hoàn toàn như cổng thủ công cao cấp, không lộ thiết bị cơ khí.
• Vận hành êm ái: Chuyển động mượt mà, không có tiếng ồn, đặc biệt với motor BFT sử dụng công nghệ tự động học tải.
• Lắp đặt linh hoạt: Phù hợp với nhiều loại cổng khác nhau (sắt, inox, nhôm đúc, gỗ, kính cường lực).
• Không cần rãnh trượt: Không phải đào rãnh dưới đất như cổng trượt, thi công đơn giản hơn về kết cấu nền.
• An toàn cao: Cảm biến photocell, chức năng đảo chiều tự động khi gặp vật cản.
• Tích hợp hệ thống thông minh: Có thể kết nối với intercom, camera, khóa điện từ, hệ thống smarthome.
• Bảo dưỡng đơn giản: Đặc biệt với dòng nổi sàn, dễ kiểm tra và bảo trì định kỳ.

Nhược điểm cần lưu ý

• Cần diện tích mở cánh: Cổng tay đòn cần không gian phía trong hoặc ngoài để cánh xoay. Nhà có sân quá hẹp (dưới 1,5m) sẽ khó lắp.
• Ảnh hưởng bởi gió lớn: Với cánh cổng rộng, gió mạnh có thể tạo lực cản lớn, đòi hỏi motor có công suất phù hợp.
• Dòng âm sàn dễ ngấm nước: Nếu thi công không chuẩn hoặc hệ thống thoát nước kém, hộp motor có thể bị ngập dẫn đến hỏng hóc.
• Chi phí cao hơn cổng trượt: Đặc biệt là dòng âm sàn, chi phí bao gồm cả phần thi công móng.

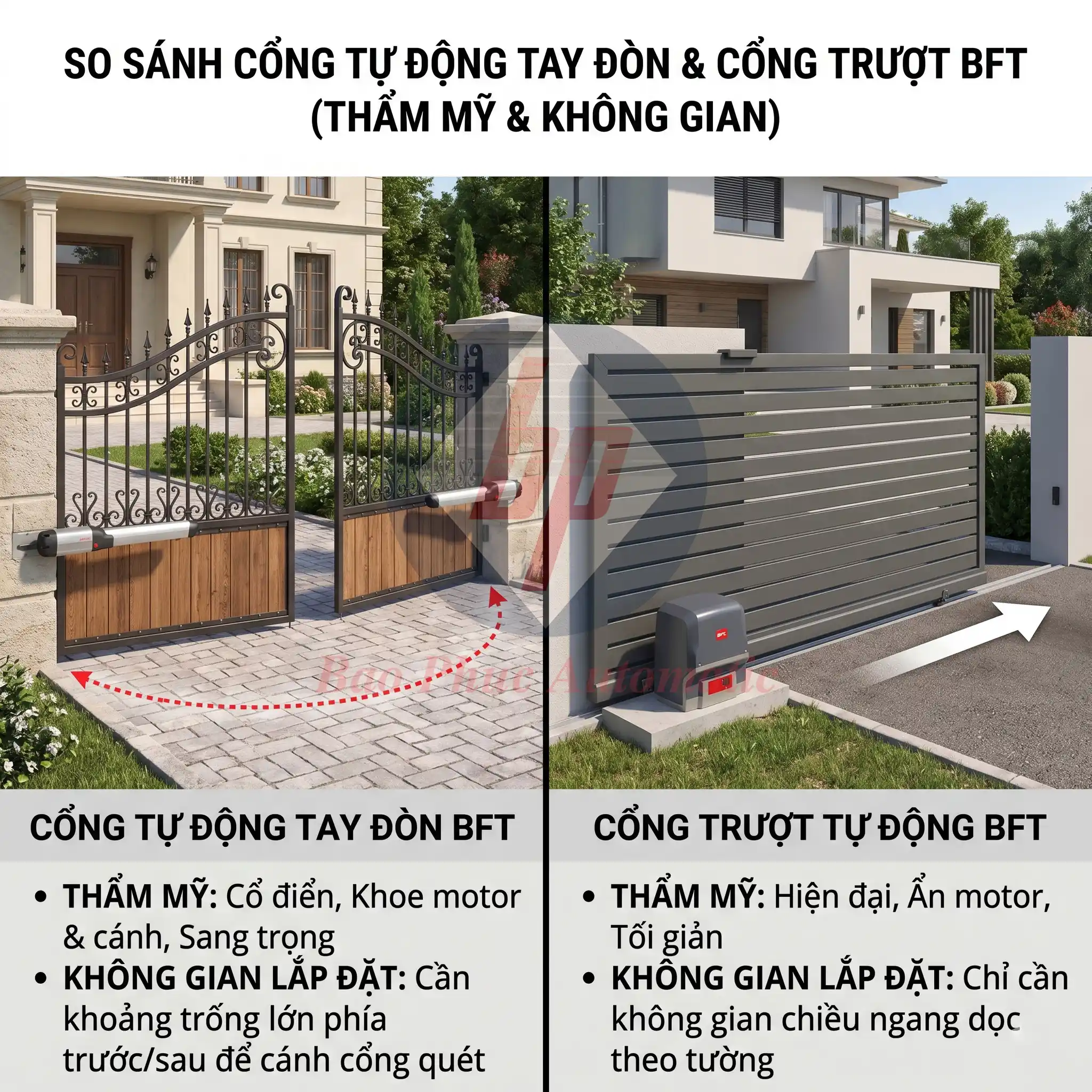

So Sánh Cổng Tay Đòn vs Cổng Trượt vs Cổng Âm Sàn

Kết luận: Nếu nhà bạn có sân đủ rộng để cánh cổng xoay và bạn ưu tiên thẩm mỹ, cổng tay đòn là lựa chọn lý tưởng. Nếu không gian hẹp hoặc đường vào dốc, cổng trượt sẽ phù hợp hơn.

Điều Kiện Lắp Đặt Cổng Cánh Tay Đòn

Yêu cầu diện tích sân

Để cổng tay đòn hoạt động bình thường, cánh cổng cần có không gian xoay (mở vào trong sân hoặc ra ngoài đường). Thông thường, cánh cổng xoay với góc 90° – 110°, do đó:

• Với cổng rộng 1,5m/cánh: Sân cần tối thiểu 1,5m chiều sâu
• Với cổng rộng 2m/cánh: Sân cần tối thiểu 2m chiều sâu
• Với cổng rộng 3m/cánh: Sân cần tối thiểu 3m chiều sâu

Lưu ý: Diện tích này tính từ vị trí bản lề đến vật cản gần nhất (tường, cây, xe đậu...).

Yêu cầu về trụ cổng

Trụ cổng cần đủ chắc chắn để chịu tải của motor và cánh cổng. Với cánh cổng nặng trên 200kg, trụ bê tông cốt thép là bắt buộc. Trụ phải thẳng đứng tuyệt đối để đảm bảo motor vận hành đúng góc, tránh mài mòn sớm.
