Cổng trượt không ray
Cổng trượt tự động không ray là giải pháp hiện đại thay thế cổng trượt ray truyền thống: cánh cổng không cần ray chôn dưới nền mà được treo và dẫn hướng bằng cụm con lăn hoặc trụ đỡ gắn phía sau trụ cổng. Nhờ đó:
- Không cắt nền, không đục sàn — phù hợp công trình đã hoàn thiện.
- Không kẹt ray do cát, sỏi, lá cây hoặc nước mưa đọng.
- Vận hành ổn định trên nền dốc, nền yếu, khu vực hay ngập nước.
- Thi công nhanh hơn, chi phí phá dỡ bằng 0.
Đây là một lựa chọn thuộc nhóm cổng tự động đang được lắp đặt phổ biến tại các biệt thự, nhà xưởng, khu công nghiệp và kho bãi tại Việt Nam.

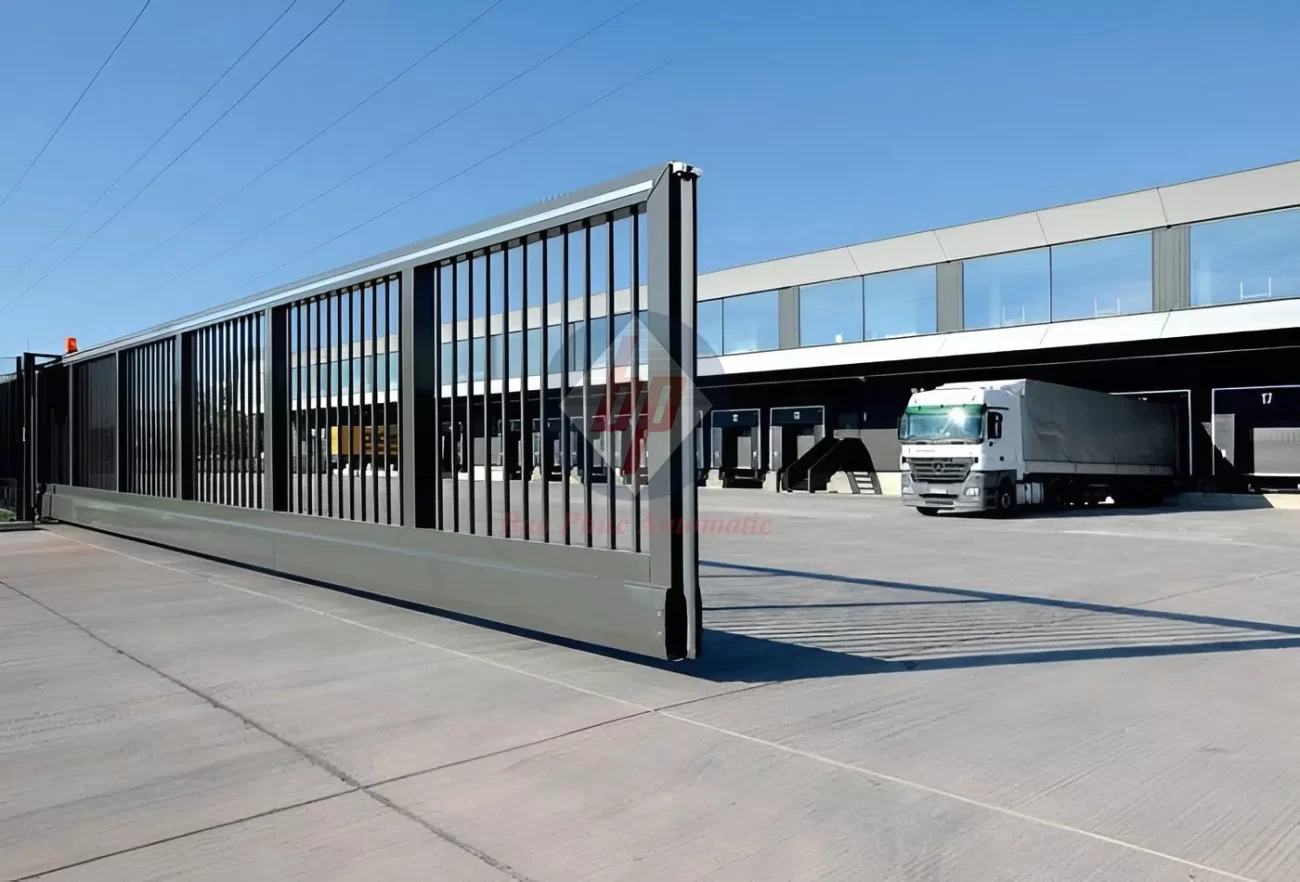

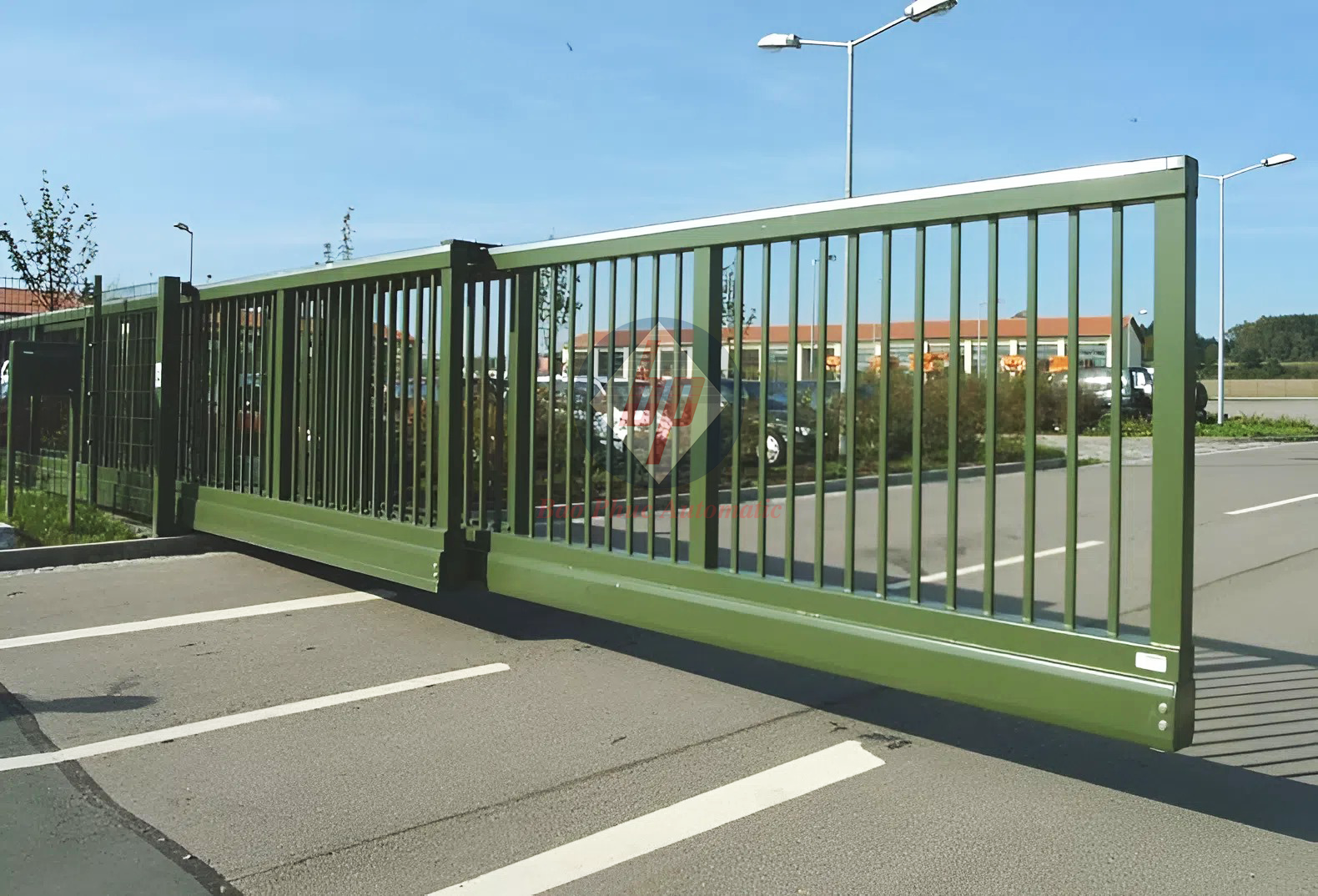

Các mẫu motor Cổng trượt không ray

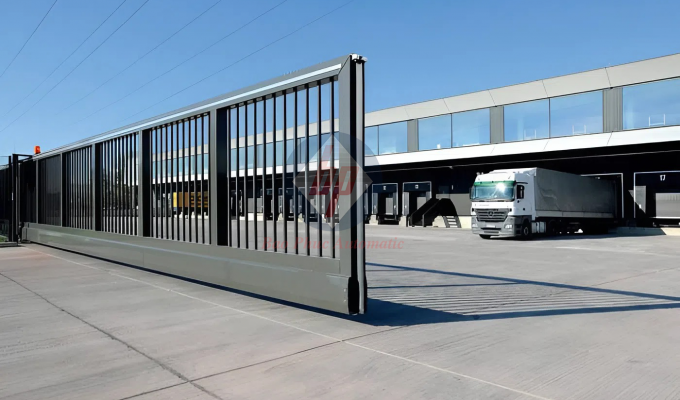

Cổng trượt không ray là gì?
Cổng trượt không ray (tiếng Anh: cantilevered sliding gate hoặc trackless sliding gate) là loại cổng trượt tự động mà cánh cổng không tiếp xúc với mặt đất khi di chuyển. Thay vì chạy trên ray chôn sẵn dưới nền, cánh cổng được treo hoàn toàn bởi:
- Cụm con lăn chịu lực gắn vào trụ đỡ bê-tông phía sau cột cổng.
- Thanh ray ngang hàn dọc theo phần đuôi cánh cổng (nằm bên trong phần sân, không tiếp đất).
- Trụ dẫn hướng giữ cánh không bị lắc ngang khi mở/đóng.
Cánh cổng khi đóng treo cách mặt sân khoảng 2–5 cm, đảm bảo an toàn và không vướng vật cản dưới nền.
Hệ thống này hoạt động theo nguyên lý cân-ti-lê (cantilever) — phổ biến trong xây dựng kết cấu thép và cầu treo. Nguyên lý này giúp cánh cổng dù nặng hàng trăm kg vẫn vận hành trơn tru, êm ái khi kết hợp với motor phù hợp.
Cấu tạo và nguyên lý hoạt động
Một hệ thống cổng trượt không ray hoàn chỉnh bao gồm các thành phần chính sau:
| Thành phần | Vai trò | Vật liệu phổ biến |
|---|---|---|
| Cánh cổng (khung + tấm) | Ngăn cách, bảo mật, thẩm mỹ | Thép hộp mạ kẽm, sắt sơn tĩnh điện, nhôm đúc, inox |
| Cụm con lăn chịu lực | Đỡ toàn bộ trọng lượng cánh cổng | Thép cứng, con lăn thép đặc hoặc polyurethane |
| Thanh ray dẫn hướng (đuôi cổng) | Dẫn hướng chuyển động ngang | Thép tôi, hàn liền cánh cổng |
| Trụ dẫn hướng đầu cổng | Giữ cánh không lắc ngang | Thép hộp + con lăn đứng |
| Motor trượt không ray | Tạo lực đẩy mở/đóng tự động | BFT, FAAC, Roger, Beninca, Nice, Came (Italy); Doorhan (Nga) |
| Bộ điều khiển (control board) | Nhận lệnh từ remote/cảm biến, điều phối motor | Đi kèm motor hoặc rời |
| Cảm biến an toàn (photocell) | Phát hiện vật cản, ngăn kẹp người/xe | Hồng ngoại; bắt buộc theo tiêu chuẩn an toàn |
| Remote điều khiển / nút bấm | Điều khiển từ xa hoặc tại chỗ | 433 MHz, 868 MHz; có thể tích hợp app điện thoại |
| Đèn báo/còi báo | Cảnh báo an toàn khi cổng di chuyển | Đèn nhấp nháy LED; còi buzzer |
Nguyên lý hoạt động:
- Người dùng bấm remote hoặc nút nhấn → bộ điều khiển nhận lệnh mở/đóng.
- Motor khởi động, truyền lực qua bánh răng hoặc dây kéo → cánh cổng bắt đầu trượt ngang.
- Con lăn chịu lực lăn dọc thanh ray đuôi cổng → cánh trượt êm, không tiếp đất.
- Cảm biến photocell liên tục kiểm tra vật cản; nếu phát hiện → dừng và đảo chiều tự động.
- Khi cổng đến vị trí cuối hành trình, công tắc giới hạn (limit switch) ngắt motor.
- Có thể tích hợp khóa điện tự động chốt khi đóng, hoặc kết nối hệ thống kiểm soát ra vào.
Ưu điểm nổi bật so với cổng trượt ray
Khi so với cổng trượt ray truyền thống, cổng trượt tự động không ray có những ưu điểm rõ rệt — đây cũng là lý do ngày càng nhiều gia chủ và chủ xưởng lựa chọn giải pháp này. Xem thêm ưu điểm cổng tự động nói chung để có cái nhìn tổng thể hơn.
| Tiêu chí | Cổng trượt KHÔNG ray ✅ | Cổng trượt CÓ ray ⚠️ |
|---|---|---|
| Cần phá nền / cắt sàn | ❌ Không cần | ✅ Bắt buộc |
| Thi công nhà đã hoàn thiện | ✅ Dễ dàng | ⚠️ Khó, tốn chi phí phá dỡ |
| Kẹt do bụi, cát, nước mưa | ❌ Không có | ⚠️ Thường xuyên nếu không vệ sinh |
| Phù hợp nền dốc, nền yếu | ✅ Tốt | ⚠️ Hạn chế, cần xử lý nền |
| Thẩm mỹ sân trước | ✅ Không có rãnh ray lộ ra | ⚠️ Có rãnh ray trên sân |
| Chi phí bảo trì định kỳ | ✅ Thấp hơn | ⚠️ Cần vệ sinh ray thường xuyên |
| Yêu cầu không gian phía sau | ⚠️ Cần diện tích phần đuôi cổng (= chiều rộng cổng + 20–30%) | ✅ Ít hơn (không cần đuôi đối trọng) |
| Chi phí lắp đặt ban đầu | ⚠️ Thường cao hơn đôi chút do kết cấu phức tạp | ✅ Thấp hơn ở một số trường hợp |
Lưu ý quan trọng: cổng trượt không ray yêu cầu lắp đúng kỹ thuật — đặc biệt là nền móng trụ đỡ con lăn phải đủ vững. Nếu lắp sai, cổng có thể bị lệch, rung lắc, hoặc hỏng motor sớm. Đây là lý do nên chọn đơn vị thi công có kinh nghiệm.
Phân loại cổng trượt không ray
Có thể phân loại theo nhiều tiêu chí. Nếu bạn chưa biết nên chọn loại nào, tham khảo thêm hướng dẫn chọn loại cổng tự động phù hợp.
Theo vật liệu cánh cổng
- Cổng thép sơn tĩnh điện: phổ biến nhất, giá hợp lý, dễ gia công theo yêu cầu.
- Cổng thép mạ kẽm: chống gỉ tốt hơn, phù hợp vùng ven biển hoặc hay mưa.
- Cổng nhôm đúc biệt thự: sang trọng, nhẹ, không gỉ — thường dùng cho cổng nhôm đúc biệt thự.
- Cổng inox: thẩm mỹ hiện đại, bền cao, chi phí cao hơn.
- Cổng kết hợp: khung thép + nan nhôm, hoặc khung thép + kính cường lực.
Theo cơ chế truyền động
- Motor thanh răng (rack & pinion): phổ biến nhất — thanh răng hàn dọc theo chân cánh cổng, bánh răng motor ăn khớp và đẩy cổng di chuyển.
- Motor dây cáp/xích: ít phổ biến hơn với cổng trượt không ray, thường dùng cho cổng rất nặng >500 kg hoặc khẩu độ >10 m.
Theo khẩu độ và trọng tải
- Dân dụng: khẩu độ 3–5 m, tải 200–400 kg — phù hợp nhà phố, biệt thự.
- Nhẹ đến trung bình: khẩu độ 5–8 m, tải 400–800 kg — kho bãi nhỏ, nhà máy vừa.
- Công nghiệp nặng: khẩu độ >8 m, tải >800 kg — nhà máy lớn, cảng, khu công nghiệp.
Motor cổng trượt không ray phù hợp
Chọn đúng motor là yếu tố then chốt quyết định tuổi thọ và độ tin cậy của hệ thống. Để tìm hiểu thêm về các dòng motor và thương hiệu, xem danh sách motor cổng tự động phù hợp với nhu cầu và thương hiệu cổng tự động uy tín.
.webp)
Bảng tham khảo chọn motor theo tải trọng cổng:
| Tải trọng cổng | Dòng motor phù hợp | Thương hiệu gợi ý | Chu kỳ hoạt động/ngày |
|---|---|---|---|
| ≤ 400 kg | Motor trượt dân dụng | BFT Deimos BT 400, FAAC 740, Nice Robus 400 | 30–50 lần/ngày |
| 400–800 kg | Motor trượt bán công nghiệp | BFT Deimos BT 600, FAAC 844, Roger Technology | 50–100 lần/ngày |
| 800–1.500 kg | Motor trượt công nghiệp | BFT Ares 1500, FAAC 746, Beninca | 100–200 lần/ngày |
| > 1.500 kg | Motor trượt công nghiệp nặng | BFT Ares 2500, FAAC 746 ER, Doorhan | Liên tục (duty cycle 100%) |
Lưu ý kỹ thuật: Với cổng trượt không ray, motor cần có lực khởi động (starting torque) cao hơn khoảng 20–30% so với cổng trượt có ray do không có hỗ trợ từ ray dưới khi khởi động. Kỹ thuật viên Bảo Phúc sẽ tư vấn chính xác sau khi khảo sát kích thước và tải trọng thực tế của cổng.

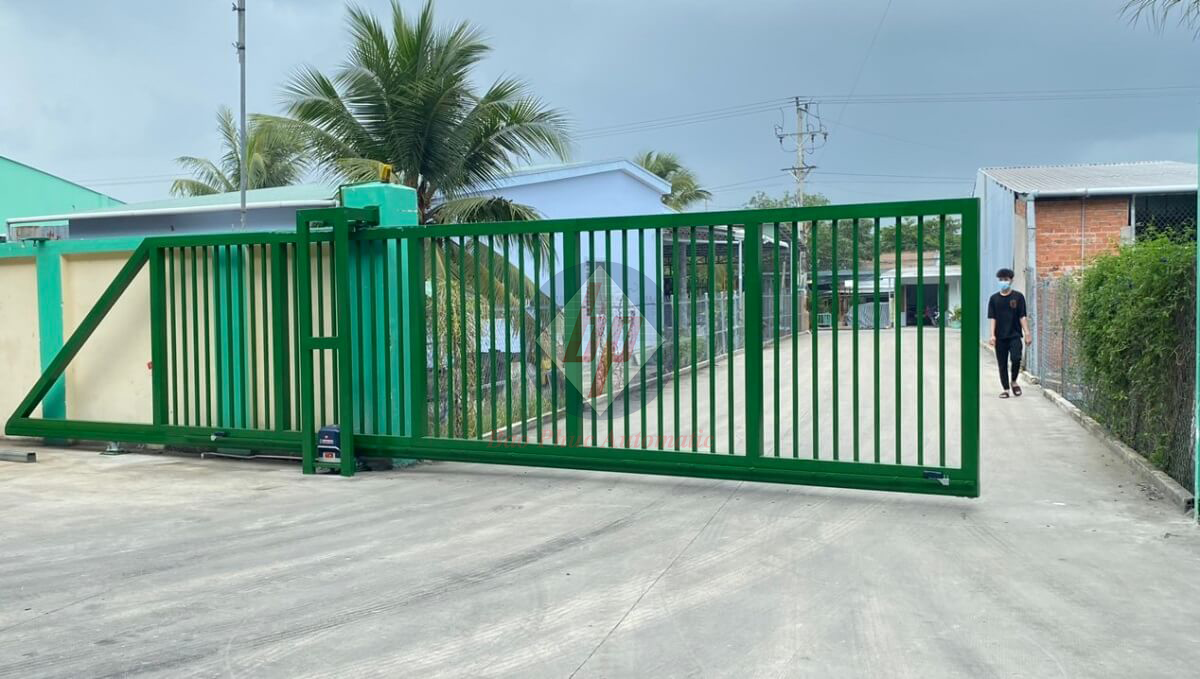

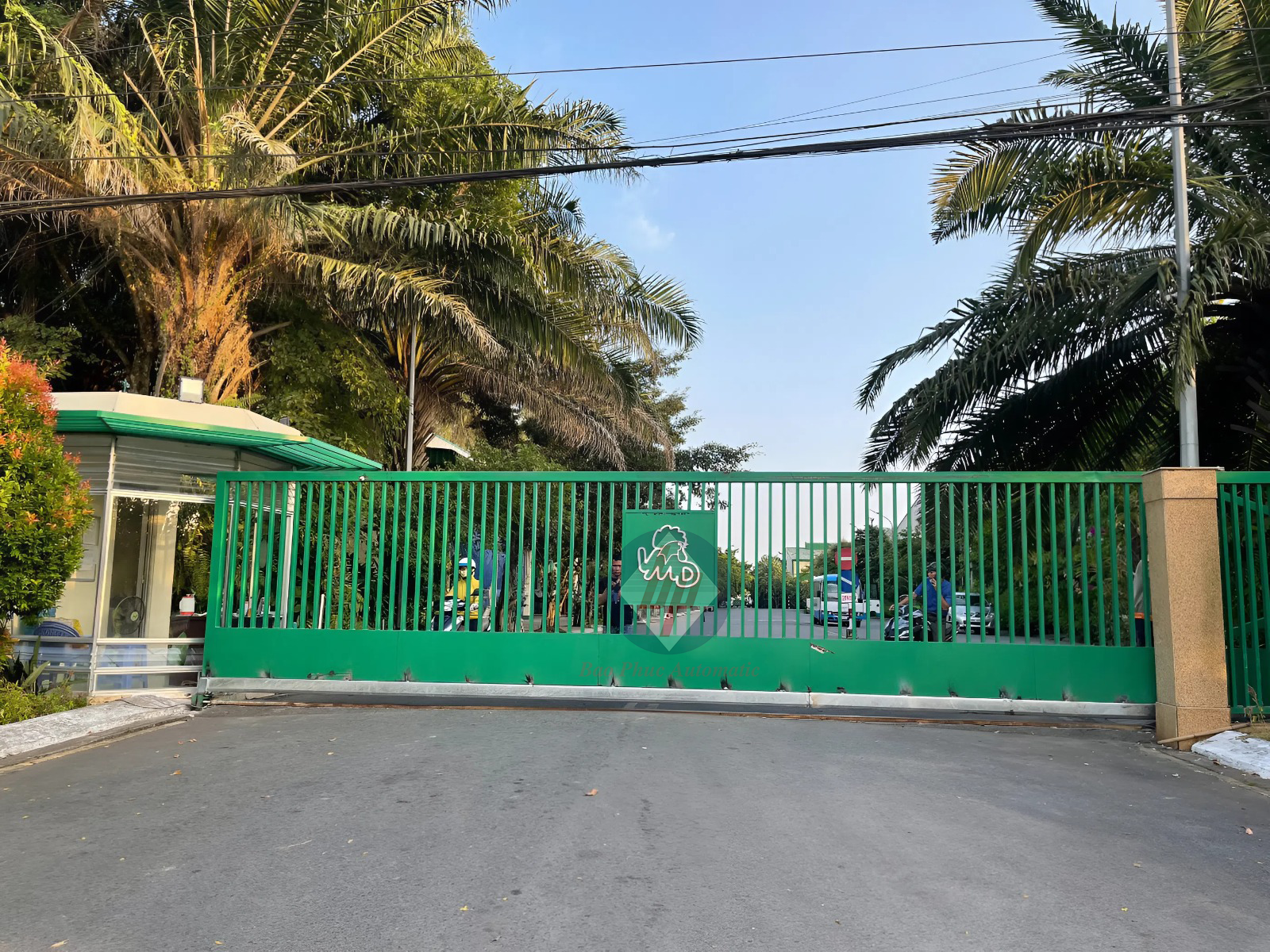

Ứng dụng thực tế
Cổng trượt tự động không ray được ứng dụng rộng rãi trong nhiều lĩnh vực:
Dân dụng — Biệt thự, nhà phố
- Phù hợp khi sân đã lát gạch hoặc đổ bê-tông (không muốn phá dỡ).
- Phù hợp cổng rộng 3–5 m, thiết kế sang trọng.
- Kết hợp nhôm đúc hoặc thép nghệ thuật để tăng thẩm mỹ.
Công nghiệp — Nhà máy, kho bãi, khu công nghiệp
- Khẩu độ lớn 6–12 m, tải nặng — cho phép xe container, xe tải vào ra.
- Hoạt động nhiều chu kỳ/ngày mà không bị kẹt như cổng ray.
- Phù hợp sân nền đất nện, nền bê-tông chất lượng không đều.
Thương mại — Kho hàng, trung tâm logistics
- Có thể kết hợp hệ thống kiểm soát an ninh: thẻ từ, mã PIN, nhận dạng biển số xe.
- Tích hợp camera, báo động, quản lý lượt ra vào từ xa qua app.
Cổng bến cảng, sân bay, cơ quan nhà nước
- Yêu cầu độ bền và chu kỳ hoạt động cao — motor duty cycle 100%.
- Thường kết hợp thanh chắn barrier tự động kiểm soát phương tiện.
Báo giá cổng trượt tự động không ray tham khảo 2025
Chi phí lắp đặt cổng trượt không ray phụ thuộc nhiều yếu tố. Để có báo giá chính xác nhất, xem bảng giá cổng tự động hoặc liên hệ trực tiếp để được khảo sát miễn phí.
| Hạng mục | Yếu tố ảnh hưởng | Ghi chú |
|---|---|---|
| Kết cấu cổng (khung + tấm) | Chiều rộng × chiều cao × vật liệu (thép, nhôm, inox) | Thép sơn tĩnh điện: giá cơ bản. Nhôm đúc/inox: cao hơn 30–80% |
| Motor và bộ điều khiển | Tải trọng cổng, tần suất sử dụng, thương hiệu | Motor Italy (BFT, FAAC) đắt hơn nhưng bền và bảo hành tốt hơn |
| Phụ kiện đi kèm | Remote, cảm biến, khóa điện, đèn báo, nút nhấn | Xem thêm phụ kiện cổng tự động |
| Thi công lắp đặt | Khoảng cách, độ phức tạp nền móng, hàn trụ đỡ | Bao gồm khảo sát, vận chuyển, lắp đặt, chạy thử, hướng dẫn sử dụng |
| Tích hợp thêm | Camera, thẻ từ, nhận dạng biển số, app điều khiển | Tùy chọn theo yêu cầu |
Dải giá tham khảo: từ khoảng 200 USD đến 2.000 USD (chưa bao gồm kết cấu cổng) tùy motor và phụ kiện. Khi tính cả kết cấu thép và thi công trọn gói, chi phí thực tế sẽ phụ thuộc vào kích thước và yêu cầu cụ thể của từng công trình. Liên hệ 0983.552.770 để được báo giá trong vòng 30 phút sau khảo sát.
Quy trình thi công lắp đặt cổng trượt không ray
Bảo Phúc áp dụng quy trình thi công chuyên nghiệp theo tiêu chuẩn châu Âu:
- Khảo sát thực địa miễn phí: đo kích thước, kiểm tra kết cấu nền, xác định vị trí trụ đỡ và khoảng đất cần cho đuôi cổng.
- Tư vấn và chọn giải pháp: đề xuất loại motor, thương hiệu, thiết kế cánh cổng phù hợp ngân sách và nhu cầu.
- Gia công kết cấu cổng: cắt, hàn, xử lý bề mặt (sơn tĩnh điện, mạ kẽm, hoặc anodizing nhôm) tại xưởng.
- Thi công nền móng trụ đỡ: đổ bê-tông trụ đỡ con lăn, lắp đặt cột cổng — đây là bước quan trọng nhất, ảnh hưởng trực tiếp đến độ bền hệ thống.
- Lắp đặt cánh cổng và cụm con lăn: căn chỉnh độ thăng bằng, khoảng cách khe hở, kiểm tra tải trọng thực tế.
- Lắp motor, bộ điều khiển và phụ kiện: đấu nối điện, cài đặt giới hạn hành trình, lập trình tốc độ mở/đóng.
- Chạy thử và nghiệm thu: kiểm tra 20–30 chu kỳ mở/đóng liên tiếp, kiểm tra cảm biến an toàn, điều chỉnh lực phanh.
- Bàn giao và hướng dẫn sử dụng: cấp remote, hướng dẫn bảo dưỡng định kỳ, cung cấp thông tin bảo hành.
Xem thêm: các dự án đã hoàn thành và thư viện video thi công thực tế của Bảo Phúc.
Bảo dưỡng và sửa chữa cổng trượt không ray
Tuổi thọ hệ thống phụ thuộc nhiều vào bảo dưỡng định kỳ. Nếu cần sửa chữa khẩn cấp, dịch vụ sửa chữa cổng tự động của Bảo Phúc hỗ trợ 24/7.
Lịch bảo dưỡng khuyến nghị
| Tần suất | Hạng mục |
|---|---|
| Hàng tháng | Kiểm tra và vệ sinh cụm con lăn; quan sát tiếng động bất thường khi cổng vận hành |
| 3 tháng/lần | Tra dầu mỡ vào trục con lăn và thanh răng; kiểm tra bu lông siết chặt trụ đỡ |
| 6 tháng/lần | Kiểm tra toàn bộ dây điện, hộp điều khiển, cảm biến photocell; thay pin remote nếu cần |
| Hàng năm | Bảo dưỡng motor (kiểm tra chổi than nếu có, vệ sinh tản nhiệt); kiểm tra điểm hàn kết cấu cánh cổng |
Các sự cố thường gặp và cách xử lý
- Cổng bị lệch, cánh cọ xuống đất: trụ đỡ con lăn bị nghiêng hoặc bu lông lỏng → siết lại và căn chỉnh trụ đỡ.
- Cổng rung lắc khi di chuyển: con lăn mòn hoặc trụ dẫn hướng bị hở → thay con lăn, điều chỉnh trụ dẫn hướng.
- Motor chạy nhưng cổng không di chuyển: bánh răng motor trượt hoặc thanh răng bị mòn → kiểm tra và thay thế bánh răng/thanh răng.
- Cổng tự dừng giữa chừng: thường do cảm biến photocell bị che khuất hoặc quang trở motor quá nhiệt → vệ sinh photocell, để motor nguội.
- Remote không điều khiển được: pin yếu hoặc mất code → thay pin hoặc học lại remote theo hướng dẫn bộ điều khiển.
So sánh: Cổng trượt không ray và các loại cổng khác
Chưa chắc cổng trượt không ray là lựa chọn tốt nhất cho mọi trường hợp. Tùy nhu cầu và mặt bằng, bạn có thể cân nhắc các giải pháp khác trong dòng cổng tự động:
| Loại cổng | Phù hợp khi nào | Không phù hợp khi nào |
|---|---|---|
| Cổng trượt không ray (trang này) | Nền đã hoàn thiện, sân dốc/ngập nước, muốn thẩm mỹ cao, khẩu độ lớn | Không gian phía sau hạn chế (không đủ chỗ cho đuôi cổng) |
| Cổng lùa tự động (có ray) | Công trình mới, sân phẳng, ngân sách tiết kiệm hơn | Nền đã lát gạch không muốn phá, khu vực hay đọng nước |
| Cổng mở tự động | Biệt thự, không gian mở rộng 2 bên, thẩm mỹ cao | Sân nhỏ, lối ra vào hẹp, xe thường đậu gần cổng |
| Cổng cánh tay đòn | Không gian sau cổng hạn chế (không có chỗ cho ray), cổng vừa | Cổng nặng >600 kg hoặc khẩu độ >5 m |
| Cổng xếp tự động | Lối ra vào hẹp, cần mở rộng tối đa khi mở | Yêu cầu thẩm mỹ cao, tần suất sử dụng rất cao |
| Cổng tự động âm sàn | Thẩm mỹ tối thượng, không muốn thấy motor lộ ra ngoài | Khu vực hay ngập nước, ngân sách hạn chế |
Câu hỏi thường gặp về cổng trượt tự động không ray
Xem thêm câu hỏi thường gặp về cổng tự động nói chung.
Cổng trượt không ray là gì?
Là loại cổng trượt tự động không lắp ray dưới nền đất. Cánh cổng được treo hoàn toàn bởi cụm con lăn và trụ đỡ gắn trên nền bê-tông phía sau trụ cổng, hoạt động theo nguyên lý cantilever. Cổng di chuyển trơn tru, không tiếp xúc mặt đất khi mở/đóng.
Cổng trượt không ray có thực sự bền không?
Có, nếu được lắp đúng kỹ thuật và bảo dưỡng định kỳ. Điều kiện quan trọng nhất là nền móng trụ đỡ con lăn phải đủ vững (bê-tông chất lượng, đúng kích thước) và chọn motor đúng tải trọng. Các hệ thống được lắp đúng thường hoạt động ổn định 10–15 năm trước khi cần bảo trì lớn.
Cần bao nhiêu diện tích để lắp cổng trượt không ray?
Phần đuôi cổng (phần đối trọng nằm bên trong sân khi cổng mở) cần chiều dài tối thiểu bằng 1,2–1,5 lần chiều rộng khẩu độ. Ví dụ: cổng rộng 4 m cần đuôi dài ít nhất 4,8–6 m. Kỹ thuật viên sẽ khảo sát và tính toán chính xác trước khi lắp.
Cổng trượt không ray có lắp được cho nhà đã hoàn thiện không?
Đây là một trong những ưu điểm lớn nhất: có thể lắp được mà không cần đục phá nền hoặc sàn hiện hữu. Chỉ cần khoan và đổ bê-tông trụ đỡ con lăn (kích thước nhỏ, tương đương trụ cột) phía sau cột cổng. Rất phù hợp cho nhà đã lát gạch hoặc đã trồng cây cảnh.
Tôi nên chọn loại cổng tự động nào phù hợp?
Phụ thuộc vào không gian sân, mặt tiền và ngân sách. Xem hướng dẫn chi tiết tại phân loại và cách chọn cổng tự động phù hợp, hoặc liên hệ để được tư vấn trực tiếp.
Cổng trượt không ray dùng được ở đâu?
Phù hợp nhất cho biệt thự, nhà phố có sân rộng, nhà máy, kho bãi và khu công nghiệp. Xem thêm bạn cần cổng tự động ở đâu? để hiểu rõ hơn từng môi trường ứng dụng.
Giá lắp đặt cổng trượt không ray khoảng bao nhiêu?
Chi phí tùy thuộc vào kích thước, vật liệu và motor. Để có báo giá sát thực tế nhất, xem bảng giá cổng tự động hoặc gọi ngay 0983.552.770 để được báo giá trong 30 phút.
Bảo dưỡng cổng trượt không ray như thế nào?
Cần kiểm tra và tra dầu mỡ con lăn định kỳ 3 tháng/lần, kiểm tra điện và cảm biến 6 tháng/lần, bảo dưỡng motor hàng năm. Nếu có sự cố, liên hệ ngay dịch vụ sửa chữa cổng tự động để được hỗ trợ kịp thời.
Phụ kiện cổng trượt không ray gồm những gì?
Bao gồm motor, bộ điều khiển, remote, cảm biến photocell, khóa điện, đèn báo và có thể thêm đầu đọc thẻ từ/ nhận dạng biển số xe. Xem đầy đủ tại phụ kiện cổng tự động.
Tại sao chọn Bảo Phúc cho dự án cổng trượt không ray?
- ✅ 20 năm kinh nghiệm — hơn 50.000 công trình lớn nhỏ trên toàn quốc.
- ✅ Nhà phân phối chính hãng của BFT (Italy), NABCO (Nhật), SWICO, KTH, FAAC, ARTEK — đầy đủ CO, CQ.
- ✅ Khảo sát và báo giá miễn phí — phản hồi trong 30 phút.
- ✅ Thi công tại HCM và toàn quốc — đội ngũ kỹ thuật viên được đào tạo tại nhà máy.
- ✅ Bảo hành và hậu mãi rõ ràng — hỗ trợ kỹ thuật sau lắp đặt.
- ✅ Xem khách hàng đã tin dùng và đối tác hợp tác của Bảo Phúc.
Nếu bạn có nhu cầu gắn thêm cửa bên trong, tham khảo cửa tự động. Ngoài ra, quý khách có thể xem thêm phụ kiện cổng tự động nếu phù hợp với nhu cầu.
