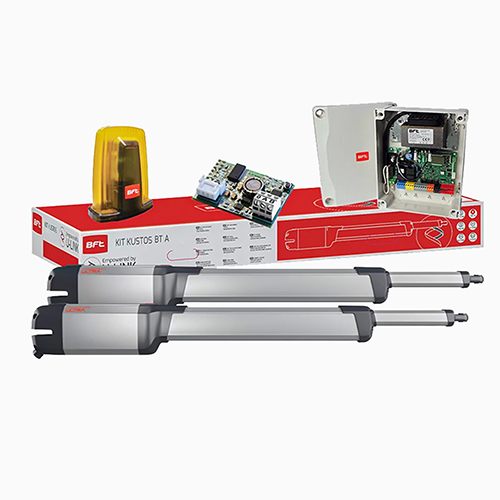

Cổng tự động tay đòn KUSTOS - Italy

Nếu bạn đang muốn sử dụng một động cơ điêu khiển cổng tự động tay đòn thì motor KUSTOS của hãng BFT sẽ là một trong những sự lựa chọn phù hợp với nhà của bạn, xét về mặt động cơ thì đây là loại cơ điện tuy nhiên nếu xét về mặt cấu trúc và thiết kế thì đây là một điều đặc biệt bởi toàn bộ động cơ đều được bảo vệ bởi một vỏ bọc kín đảm bảo không bị ảnh hưởng vô nước hoặc bụi bẩn xâm nhập vào bên trong theo thời gian dài. Với dòng cổng tự động tay đòn Phobos bạn chỉ có thể lắp đặt ở trên cánh cổng với khoảng cách cao hơn mặt đất là 1 mét thì cổng KUSTOS sẽ được lắp đặt ở mọi nơi trên vị trí cánh cổng cho dù sát đáy của cánh cổng.

HƯỚNG DẪN LẮP ĐẶT CỔNG TỰ ĐỘNG TAY ĐÒN KUSTOS

Lưu ý: sản phẩm này được thiết kế và lắp đặt bởi một kỹ thuật viên chuyên nghiệp, tự lắp đặt có thể dẫn đến sự hư hỏng nếu không được cung cấp bởi một người không đủ tiêu chuẩn thực hiện.

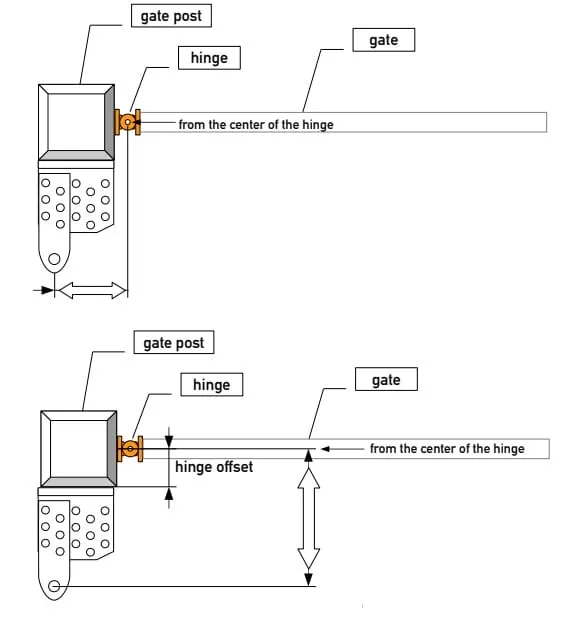

 Sơ đồ vị trí lắp đặt motor cổng Kustos

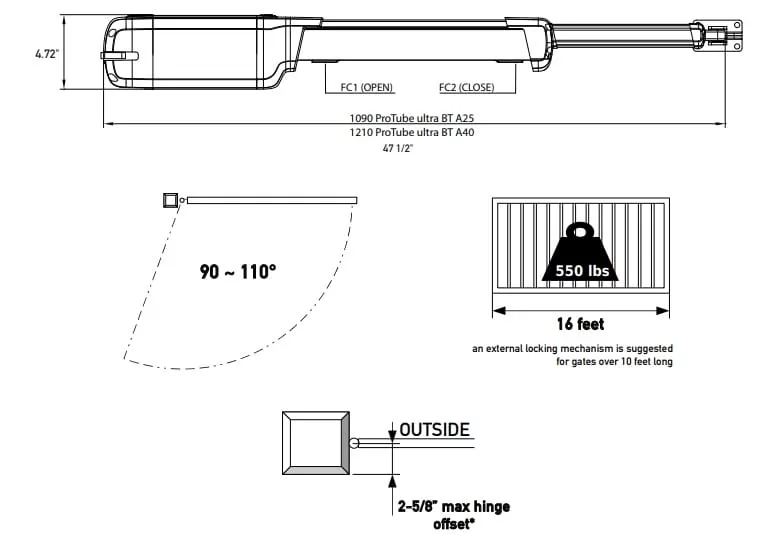

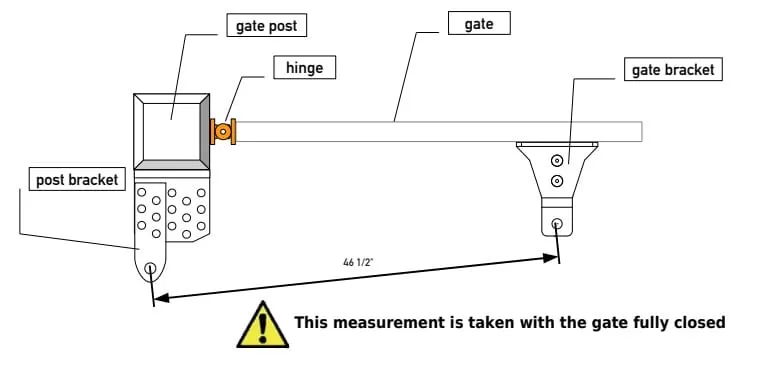

Sơ đồ lắp đặt thiết bị vào cổng.

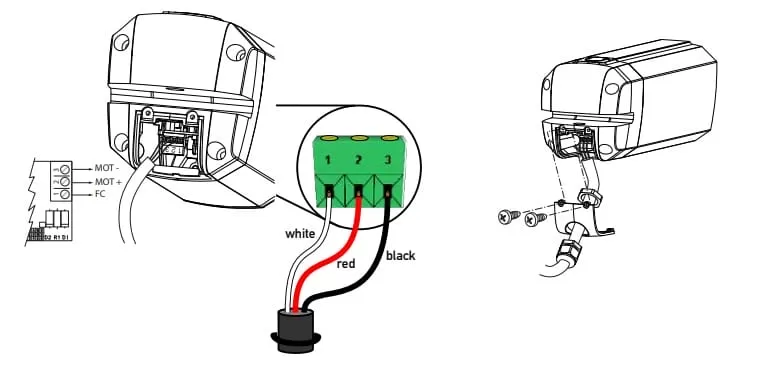

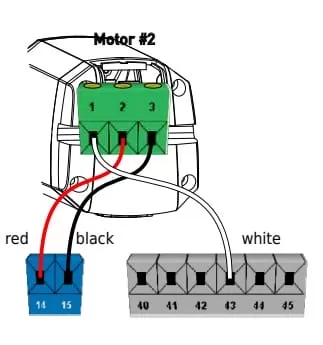

Sơ đồ lắp đặt dây điện cho motor cổng tự động tay đòn kustos

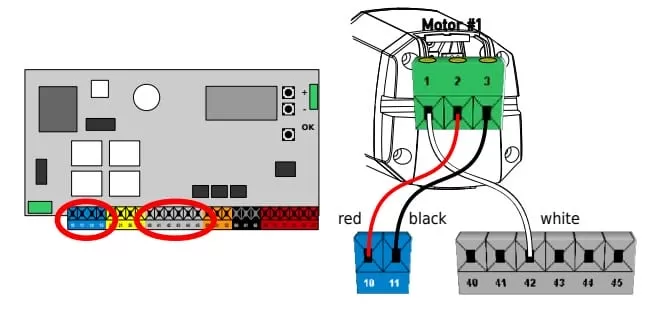

Sơ đồ đấu điện cho cổng tự động 1 cánh Kustos

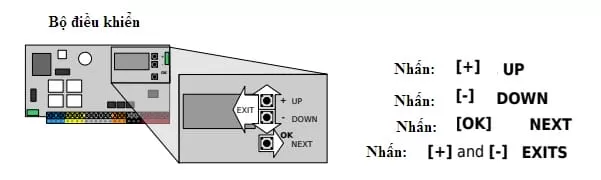

Bảng điều khiển có màn hình LCD hiển thị và các nút cài đặt chức năng.

CÁC BƯỚC CÀI ĐẶT CHƯƠNG TRÌNH CHO BỘ ĐIỀU KHIỂN CỔNG TỰ ĐỘNG KUSTOS

Bộ điều khiển trung tâm đóng vai trò như bộ lão của tòa bộ hệ thống, khi lắp đặt chuẩn các thiết bị cơ khí theo sơ đồ hướng dẫn bên trên bạn cần phải thiết lập cho bộ điều khiển trong lần đầu tiên, những lần tiếp theo cổng sẽ tự động chạy theo chương trình đã được lập trình sẵn.

Quá trình thực hiện được trải qua nhiều bước vì vậy khi cài đặt bạn hãy đọc tài liệu kèm theo trước khi thực hiện.

Bước 1: chuyển ngôn ngữ sang tiếng anh - bạn nhấn ok 1 lần, màn hình hiển thị chữ (Language) "phần chuyển đổi ngôn ngữ", mặc định nó sẽ là tiếng Ý, bạn nhấn (+) đến khi nào màn hình hiển thị chữ (eng), nhấn ok. Ngôn ngữ cài đặt đã hoàn tất quá trình chuyển đổi sang tiếng anh.

Bước 2: Chọn loại motor bạn muốn cài đặt - màn hình đang hiển thị chữ "Type", nhấn (+) khi màn hình hiển thị chữ (Phob) nhấn ok.

Bước 3: Chọn số lượng motor: màn hình hiển thị chữ "N . Mot", nếu bạn sử dụng cổng 2 cánh chọn "2", sử dụng cổng 1 cánh chọn "1", nhấn ok.

Bước 4: Chọn hướng mà cổng sẽ mở - Màn hình đang hiển thị chữ "dir", nhấn (+) nếu cổng mở vào chọn "INT" nếu cổng mở ra chọn "EXT", nhấn ok.

Bước 5: Chọn chế độ hoạt động của motor - màn hình đang hiển thị chữ "PrES", nhấn (+) để xem các chế độ hoạt động và nhấn ok.

Bước 6: Chạy chế độ Autoset cho động cơ: màn hình sẽ hiển thị chữ "prog" sau vài giây chuyển sang chữ Autoset bạn nhấn ok để cho cổng tự dò quãng đường đi và điều chỉnh lực cho phù hợp màn hình hiển thị chữ "..." cánh cổng bắt đầu di chuyển chậm trong một vài lần, kết thúc quá trình nó hiển thị chữ ok, quá trình cài đặt hoàn tất, nếu màn hình hiển thị chữ "ko" quá trình cài đặt thất bại bạn cần phải thực hiện lại từ ban đầu.

Bước 7: Cài đặt remote cho cổng tự động tay đòn KUSTOS - màn hình hiển thị chữ "MEM" bạn nhấn giữ hai phím trên bộ điều khiển cầm tay đèn sáng đỏ trong 3 giây thả ra, màn hình hiển thị chữ "deS", bạn nhấn một phím bất kỳ trên remote cầm tay, màn hình hiển thị chữ "ok1", bạn thực hiện bước này lần 2 cài đặt cho nút thứ 2.

Bước 8: thoát ra khỏi chương trình cài đặt nhấn (-)(+) cùng lúc.

Quá trình cài đặt thành công bạn nhấn remote trên điều khiển để kiểm tra quá trình hoạt động của cổng.

Chúc bạn thành công!!!
