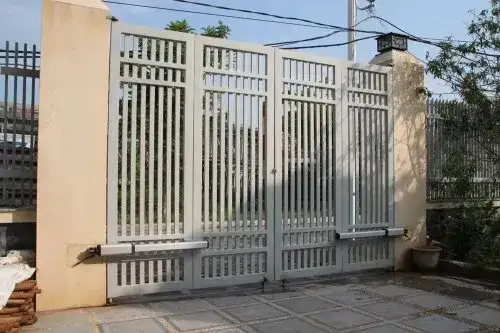

Motor được thiết kế theo dạng cánh tay đòn, động cơ hoạt động bằng cách sử dụng các pít tông nén dầu thủy lực bên trong sử dụng cho các cánh cổng nặng đến 400 kg cho mỗi cánh và sải cánh nhỏ hơn 2 mét, lắp đặt trên bề mặt của cổng, có chìa khóa để chuyển đổi từ cơ chế mở tay sang tự động dễ dàng. Giuno Ultra A20 còn được kết hợp với các thiết bị kiểm soát an ninh truy cập hiện đại và điều khiển qua hệ thống mạng internet từ xa thông qua điện thoại Smart Phone.
Cổng mở tay đòn thủy lực GIUNO ULTRA A20 BT - BFT Bảo Phúc - baophuc.vn - HCM - địa chỉ uy tín hàng đầu thi công lắp đặt cổng âm sàn các loại 2 cánh, 4 cánh, 6 cánh, cổng trượt tự động hay cổng lùa tự động đóng mở theo dạng trượt ngang trên thanh ray, cổng mở tự động bao gồm cổng âm sàn và cổng mở cánh tay đòn tại TP.HCM và trên toàn quốc.

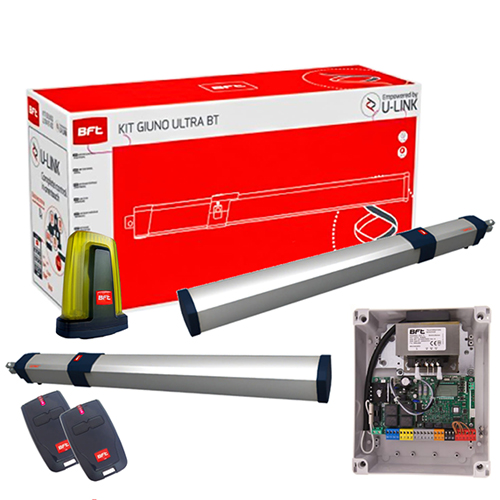

Giuno Ultra A20 một dòng sản phẩm cao cấp sử dụng cho cổng mở cánh hoặc cổng mở trượt gấp 2 cánh hoặc 4 cánh với hệ thống U định vị trên đà ngang, được sản xuất bởi tập đoàn công nghệ hàng đầu nước Ý đó là BFT. Sản phẩm bền, chất lượng, thiết kế đẹp và thẩm mỹ với tải trọng 400 kg cho mỗi cánh và sải cánh dài đến 2 mét, Giuno Ultra BT A20 sẽ là sự lựa chọn hoàn hảo cho bạn khi xây dựng cổng nhà cho biệt thự, nhà phố hoặc các ứng dụng dân dụng khác.
Cổng mở tự động cánh tay đòn Giuno Ultral A20 được thiết kế đẹp, thẩm mỹ và nhỏ gọn với bề mặt bên ngoài được bảo về bởi lớp nhôm, toàn thân được đúc bằng hợp kim nhôm cao cấp và cứng thích nghi với mọi điều kiện thời tiết cho dù đó là môi trường biển. Bộ điều khiển trung tâm Thalia P có khả năng kết nối với bộ nhớ 99 bộ điều khiển cầm tay, với nhiều ngõ ra khác nhau có thể tích hợp thêm các thiết bị kiểm soát truy cập như đầu đọc thẻ, máy chấm vân tay, máy chấm công, thiết bị còn được kết nối với hệ thống mạng internet thông qua một card gắn trên board điều khiển hoặc có thể kết nối với phụ kiện khác để có thể điều khiển qua điện thoại thông minh từ xa và ở bất cứ nơi nào có mạng.
Cổng mở Giuno Ultra A20 được thiết kế đặc biệt, sử dụng công tắc giới hạn từ dễ dàng điều chỉnh quảng đường di chuyển của cánh cổng bằng cách di chuyển công tắc từ này với một chiếc tô vít dẹp, công nghệ D-track thông minh tự động đảo chiều khi gặp chướng ngại vật có lực tác động tương ứng chỉ với 3 kg, thích hợp. Khả năng đề kháng cao có thể sử dụng trong môi trường băng tuyết hoặc nắng nóng. Bộ điều khiển thông minh tự học được quảng đường đi và lực di chuyển trên từng đoạn đường từ đó tăng lực lên cho từng đoạn đường, nếu trong trường hợp gặp vật cản vượt quá ngưỡng cho phép của máy tính thì lập tức nó sẽ đảo chiều ngược lại đảm bảo tuyệt đối sự an toàn cho người sử dụng.
THÔNG SỐ KỸ THUẬT
U-Link
Có
Công suất
300 W
Giảm tốc
Có
Đảo ngược
D-Track
Tầng suất sử dụng
Liên tục
Nhiệt độ môi trường tối thiểu
-20 độ C
Nhiệt độ môi trường tối đa
60 độ C
Mức độ bảo vệ
IP55
Tải trọng tối đa
300 kg
Chiều rộng cánh cổng
2 mét
Nguồn động cơ
24 V
Lực khởi động
3000 N
Lực kéo
2600 N
Trọng lượng motor
8.4 kg
Hãng sản xuất
BFT
Nhà máy tại
Italy
Thời gian bảo hành
2 năm
Công ty nhập khẩu
Bảo Phúc
HƯỚNG DẪN LẮP ĐẶT MOTOR CỔNG MỞ GIUNO ULTRA A20

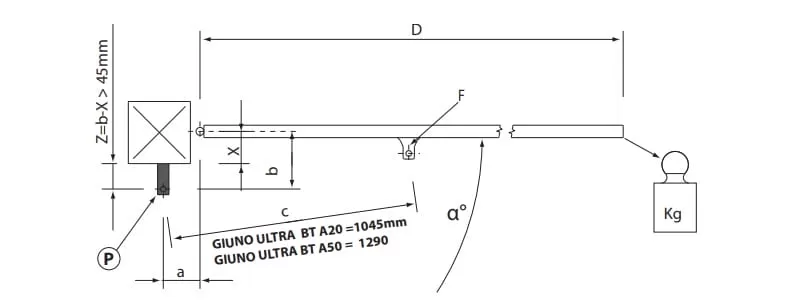

Sơ đồ lắp đặt motor cổng giuno ultra A20
Sơ đồ lắp đặt tổng quan
Bước 1: lắp đặt giá đỡ cho motor cổng theo sơ đồ dưới đây

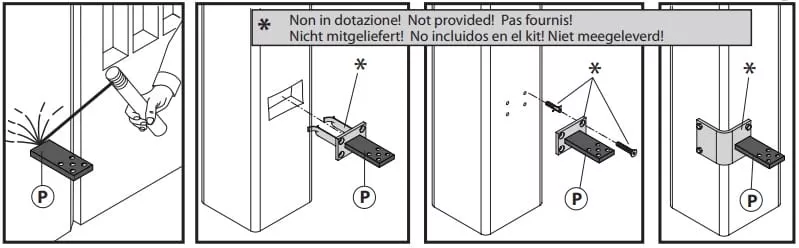

Lắp đặt giá đỡ motor giuno a20
Bước 2: đấu điện cho motor chạy

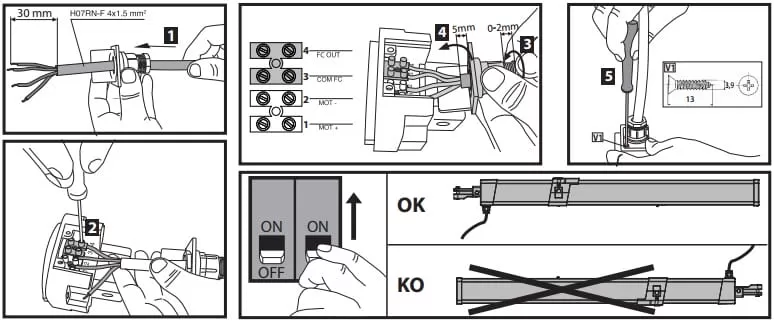

Sơ đồ đấu điện motor giuno A20
Bước 3: Gắn motor vào giá đỡ theo sơ đồ sau đây

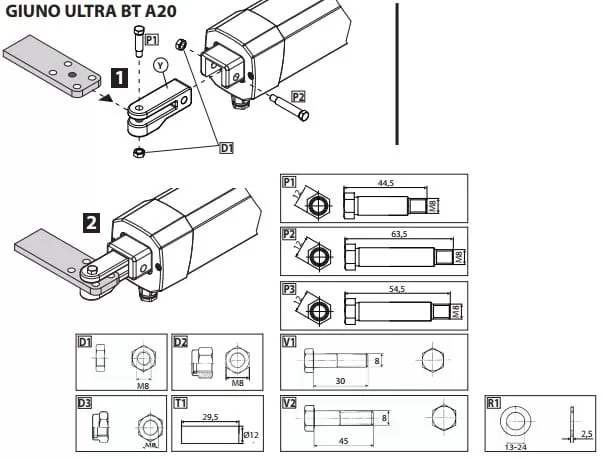

Sơ đồ lắp đặt motor vào giá đỡ
Bước 4: lắp đặt motor cố định vào cánh cổng
Cách gắn motor vào cánh cổng

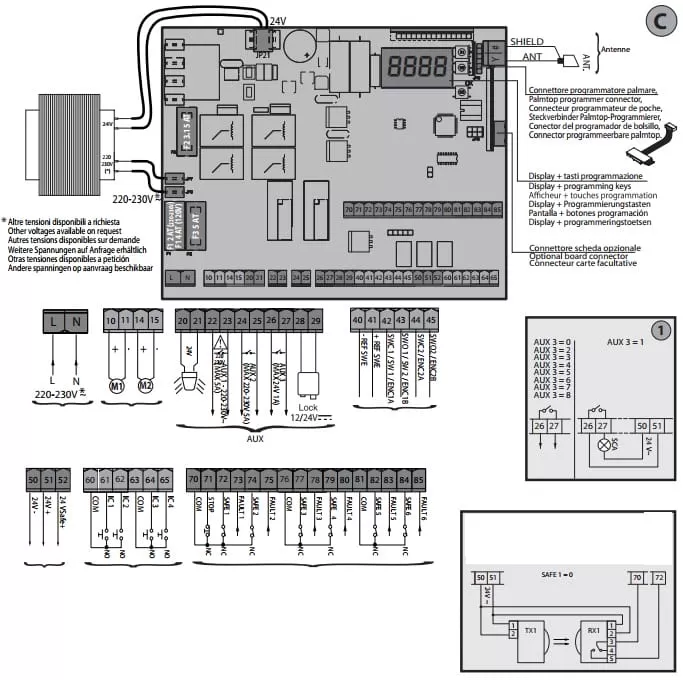

Sơ đồ đấu điện cho bộ điều khiển giuno ultra A20
Bước 5: hướng dẫn cài đặt chương trình cho motor cổng Giuno Ultra A20.
Để cài đặt chương trình cho cổng tự động tay đòn Giuno Ultra A20 bạn cần phải trải qua các sự lựa chọn sau đây: cài đặt ngôn ngữ sử dụng, cài đặt loại motor sử dụng, lựa chọn số lượng motor sử dụng, lựa chọn hướng mở cổng, chế độ hoạt động, điều chỉnh khẩu độ mở / đóng của từng motor, chạy quá trình tự động cập nhật và cài đặt bộ điều khiển cầm tay cho cổng của bạn.
Lựa chọn ngôn ngữ tiếng anh: nhấn ok 1 lần, màn hình hiển thị chữ (Language), nhấn (-) hoặc (+) đến khi màn hình hiển thị chữ (Eng), nhấn ok.
Lựa chọn loại motor sử dụng: màn hình hiển thị chữ (type), nhấn (-) hoặc (+), đến khi màn hình hiển thị chữ (t iPo Motor), nhấn ok.
Lựa chọn số lượng motor sử dụng: màn hình hiển thị chữ (n not), nhấn (-) hoặc (+), chọn 2 nếu bạn sử dụng 2 động cơ, chọn 1 nếu bạn sử dụng 1 động cơ, nhấn ok.
Lựa chọn hướng mở cho cổng: màn hình đang hiển thị chữ (dir), nhấn (-) hoặc (+), chọn (INT) nếu cổng mở vào trong, chọn (EHt) nếu cổng mở ra ngoài, nhấn ok.
Cài đặt chế độ hoạt động cho cổng của bạn: màn hình hiển thị chữ (PrESET), nhấn (+) hoặc (-) để lựa chọn chế độ cho phù hợp với cổng mà bạn muốn nó hoạt động xong nhấn ok.
Cài đặt khẩu động đóng / mở cho động cơ: Màn hình hiển thị chữ (L. SL ADJ), bạn nhấn (-) hoặc (+) để chọn motor và loại hoạt động cho cổng, nếu màn hình hiển thị chữ (opn1) điều chỉnh công tắc giới hạn từ cho motor số 1, nếu màn hình hiển thị chữ (opn2) điều chỉnh khẩu độ mở cho motor số 2, nếu màn hình hiển thị chữ (cln2) cài đặt vị trí đóng cho cánh cổng, nếu màn hình hiển thị chũ (cln1) cài đặt vị trí đóng cho cánh cổng. Đến đây khi màn hình hiển thị chữ ok, quá trình cài đặt thành công và chuyển sang bước tiếp theo, nếu hiển thị chữ ko, quá trình cài đặt không thành công, hiển thị chữ (Er SU) bạn cần phải cài đặt lại khẩu độ đóng / mở cho động cơ từ đầu.
Chạy chế độ tự động cho cổng tự động tay đòn Giuno Ultra A20: màn hình hiển thị chữ (Autoset) bạn nhấn ok, cánh cổng bắt đầu chuyển động rất chậm để dò quãng đường đi trong vài lần, đến khi dừng lại màn hình hiển thị chữ ok, đã thành công, còn ko thất bại cần chạy lại.
Cài đặt remote cho cổng tự động Giuno Ultra A20: màn hình hiển thị chữ (nEnr EnotES) bạn nhấn giữ đồng thời hai nút trên cùng 1 hàng của bộ điều khiển cầm tay đến khi đèn chuyển sang màu đỏ trong 3 giây, bỏ tay ra, màn hình hiển thị chữ (dES idErEd button), nhấn một phím bất kỳ trên bộ điều khiển màn hình hiển thị chữ ok01, cài đặt nút đầu tiên hoàn thành, làm tương tự cho nút số 2, nhấn ok, nhấn (-)(+) cùng 1 lúc để thoát ra khỏi chế độ cài đặt.
Nếu bạn có nhu cầu gắn thêm cửa có thể tham khảo tại mục: cửa tự động
