Hướng Dẫn Tìm Hiểu Cấu Tạo Cửa Tự Động Từ A Đến Z Cho Công Trình

Cấu tạo cửa tự động là yếu tố quyết định độ bền, độ an toàn và hiệu suất vận hành của toàn bộ hệ thống cửa tự động tại các công trình. Hiểu rõ từng bộ phận – từ motor, bộ điều khiển, cảm biến đến ray trượt – giúp chủ đầu tư, kỹ sư M&E và đơn vị thi công lựa chọn đúng giải pháp, đồng thời chủ động hơn trong bảo trì và xử lý sự cố. Bài viết dưới đây phân tích chi tiết cấu tạo cửa tự động, nguyên lý hoạt động và các tiêu chuẩn kỹ thuật áp dụng phổ biến hiện nay.

Cấu Tạo Cửa Tự Động Gồm Những Bộ Phận Chính Nào?

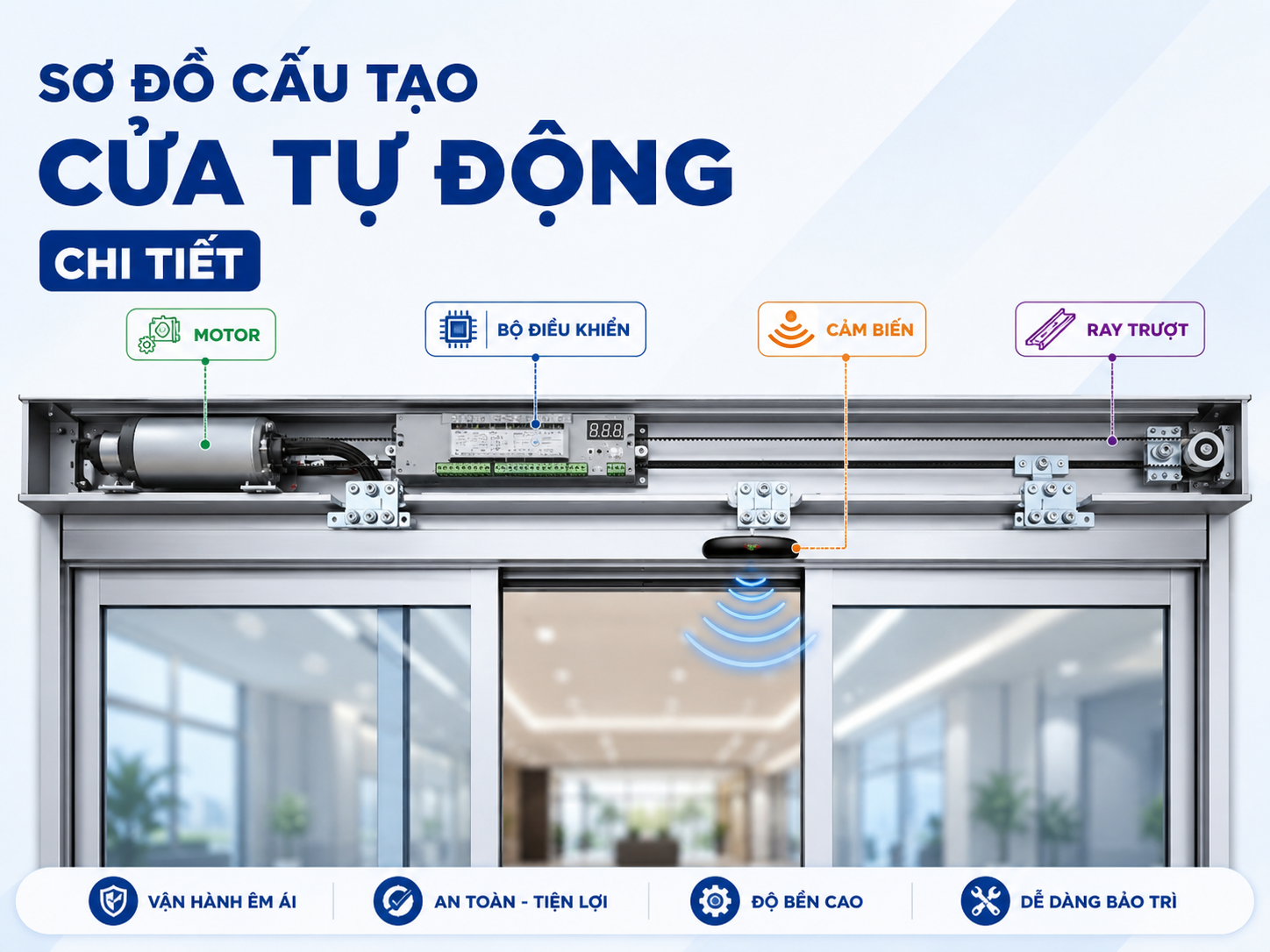

Về tổng thể, cấu tạo cửa tự động được chia thành 6 nhóm linh kiện chính, phối hợp đồng bộ để tạo nên một hệ thống vận hành trơn tru, an toàn và bền vững theo thời gian.

Motor (Bộ truyền động) – "Trái tim" của hệ thống

Motor là bộ phận sinh ra lực kéo/đẩy giúp cánh cửa di chuyển. Hiện nay phổ biến hai loại: motor servo (DC brushless) cho khả năng điều tốc mượt, vận hành êm; và motor AC cho công trình cần tải trọng lớn, tần suất hoạt động cao. Trọng tải motor dao động phổ biến từ 80kg đến 5 tấn tùy dòng sản phẩm và nhà sản xuất như NABCO, SWICO, KTH.

Bộ điều khiển trung tâm (Door Operator / Control Board)

Đây là "bộ não" xử lý toàn bộ dữ liệu từ cảm biến, sau đó ra lệnh cho motor đóng/mở theo đúng kịch bản đã lập trình. Bo mạch điều khiển hiện đại thường tích hợp vi xử lý, cho phép tùy chỉnh tốc độ, lực kéo, thời gian giữ cửa mở và chế độ vận hành khẩn cấp.

Hệ thống cảm biến an toàn

Bao gồm cảm biến hồng ngoại (infrared sensor), cảm biến radar (microwave sensor) và cảm biến chống va chạm (safety beam sensor). Các cảm biến này có nhiệm vụ nhận diện người/vật cản, đảm bảo cửa không đóng khi có chướng ngại, hạn chế tối đa tai nạn kẹp cửa.

Ray trượt và bánh xe treo (Track & Hanger Roller)

Ray trượt thường làm từ nhôm định hình hoặc thép hợp kim chịu lực, kết hợp với bánh xe treo (hanger roller) bọc nhựa POM hoặc nylon giúp cánh cửa di chuyển êm, giảm tiếng ồn và hạn chế mài mòn trong quá trình sử dụng lâu dài.

Dây curoa truyền động (Belt) và bộ encoder

Dây curoa (belt) truyền lực từ motor đến cánh cửa, thường làm từ cao su tổng hợp cốt sợi thép để tăng độ bền kéo. Bộ encoder gắn kèm motor giúp xác định chính xác vị trí cánh cửa theo thời gian thực, tránh tình trạng lệch hành trình.

Bộ lưu điện (Battery Backup)

Nhiều hệ thống cửa tự động hiện nay được tích hợp pin lưu điện dự phòng, cho phép cửa tiếp tục hoạt động hoặc tự động mở khi mất điện lưới – đây là yêu cầu bắt buộc tại các công trình công cộng như bệnh viện, trung tâm thương mại theo quy định PCCC.

Nguyên Lý Hoạt Động Của Cửa Tự Động

Quy trình nhận diện – xử lý – truyền động

Khi cảm biến phát hiện người hoặc vật thể trong phạm vi quét, tín hiệu được truyền về bo mạch điều khiển. Bộ điều khiển xử lý dữ liệu, sau đó gửi lệnh đến motor để thực hiện hành trình mở cửa qua hệ truyền động (dây curoa hoặc bánh răng). Khi không còn vật cản trong vùng quét và hết thời gian giữ cửa mở đã được lập trình, hệ thống tự động ra lệnh đóng cửa.

Cơ chế đóng/mở an toàn khi có vật cản

Trong suốt hành trình đóng, nếu cảm biến chống va chạm phát hiện vật cản, bo mạch sẽ ngay lập tức ra lệnh đảo hướng motor để mở cửa trở lại, ngăn ngừa va chạm hoặc kẹp cửa. Đây là cơ chế an toàn bắt buộc theo các tiêu chuẩn quốc tế hiện hành.

Tiêu Chuẩn Kỹ Thuật Áp Dụng Cho Cửa Tự Động

Tiêu chuẩn an toàn JIS, UL325, CE

Phần lớn các hãng thiết bị uy tín như NABCO, SWICO, KTH, BFT, FACE, ARTEK đều thiết kế sản phẩm tuân theo tiêu chuẩn an toàn quốc tế: JIS (Japanese Industrial Standards) áp dụng phổ biến cho thiết bị nguồn gốc Nhật Bản, UL325 (tiêu chuẩn an toàn cho cửa/cổng tự động của Mỹ) và chứng nhận CE theo quy định Châu Âu. Các tiêu chuẩn này quy định rõ về lực đóng tối đa, thời gian phản hồi cảm biến và cơ chế chống kẹp.

Thông số tải trọng motor và tần suất hoạt động

Tùy theo mục đích sử dụng, trọng tải motor cửa tự động được phân chia theo từng nhóm công trình: nhà dân dụng (80–150kg/cánh), văn phòng – cửa hàng (150–300kg/cánh), và công trình công cộng tải trọng lớn như bệnh viện, trung tâm thương mại có thể lên đến hàng tấn mỗi cánh đối với dòng cửa trượt công nghiệp.

Nguồn điện và khả năng lưu điện dự phòng

Nguồn điện đầu vào phổ biến của bo mạch điều khiển là 220V AC, sau đó được hạ áp xuống 24V DC để cấp cho motor và cảm biến. Đối với công trình yêu cầu vận hành liên tục, bộ lưu điện (UPS/Battery Backup) là thành phần bắt buộc để duy trì hoạt động hoặc kích hoạt chế độ mở khẩn cấp khi mất điện lưới.

Phân Loại Cấu Tạo Theo Từng Dòng Cửa Tự Động

Mỗi dòng cửa tự động có sự khác biệt nhất định về cấu tạo cơ khí, dù nguyên lý điều khiển điện tử tương đối giống nhau:

Cửa trượt tự động

Cấu tạo gồm 1–2 ray trượt song song, motor đặt trên đầu khung, dùng dây curoa kéo cánh cửa di chuyển ngang. Đây là dòng phổ biến nhất tại văn phòng, siêu thị, bệnh viện.

Cửa mở tự động

Sử dụng cơ cấu bản lề (swing) kết hợp motor cánh tay đòn, phù hợp với cửa chính trang trọng, lối vào yêu cầu khả năng chịu gió tốt hơn cửa trượt.

Cửa xoay tròn tự động

Cấu tạo phức tạp hơn với trục xoay trung tâm, nhiều cánh cửa bố trí hình tròn, thường dùng tại khách sạn, tòa nhà cao cấp nhờ khả năng cách nhiệt và ngăn bụi tốt.

Cửa trượt xếp lớp tự động

Gồm nhiều cánh xếp lớp lên nhau khi mở, tối ưu không gian lối đi rộng, thường ứng dụng tại sảnh lớn, nhà xưởng có lối ra vào kích thước lớn.

Những Lỗi Thường Gặp Liên Quan Đến Cấu Tạo Cửa Tự Động

Lỗi do motor và bo mạch

Cửa hoạt động giật, chậm hoặc không phản hồi thường xuất phát từ motor xuống công suất, dây curoa giãn hoặc bo mạch điều khiển gặp lỗi phần mềm/phần cứng. Cần kiểm tra định kỳ và bảo trì theo khuyến nghị nhà sản xuất.

Lỗi do cảm biến an toàn

Cảm biến bị bám bụi, lệch góc quét hoặc hỏng linh kiện có thể khiến cửa đóng/mở sai thời điểm, tiềm ẩn rủi ro va chạm. Đây là bộ phận cần vệ sinh và kiểm tra thường xuyên nhất trong toàn bộ cấu tạo cửa tự động.

Câu Hỏi Thường Gặp (FAQ)

Kết Luận

Nắm rõ cấu tạo cửa tự động không chỉ giúp chủ đầu tư đưa ra quyết định đầu tư đúng đắn mà còn hỗ trợ đội ngũ kỹ thuật chủ động hơn trong vận hành, bảo trì và xử lý sự cố. Mỗi bộ phận – từ motor, bo mạch, cảm biến đến ray trượt – đều đóng vai trò quan trọng trong việc đảm bảo hệ thống vận hành an toàn, bền vững theo thời gian. Để tìm hiểu chi tiết các dòng sản phẩm và giải pháp phù hợp với từng loại công trình, bạn có thể tham khảo thêm tại trang cửa tự động của Bảo Phúc.
