Công ty KING TA HAN đã cho ra đời motor cửa lùa KTH TH-3 hoạt động với cơ chế trượt ngang sử dụng motor 24V , thiết bị giúp điều chỉnh chính xác tốc độ đóng/mở cửa, đảm bảo an toàn tuyệt đối cho người dùng và được bảo hành 2 năm, chiết khấu cao cho đại lý và chủ đầu tư.

Một vài ưu điểm nổi bật của cửa trượt tự động KTH TH-3

+ Thiết bị: PFC.
Chống nghiền: tự động dừng lập tức hoặc trở lại khi phát hiện con người hoặc đồ vật trong quá trình hoạt động, đảm bảo an toàn cho người sử dụng.
Sử dụng nguồn điện thông dụng phù hợp với mọi nơi: AC100 – AC240V
Được trang bị thiết bị cảm biến an toàn có chức năng tự đảo chiều khi gặp vật cản
Được thiết kế với quy trình nghiên cứu sâu và kiểm tra quá trình sản xuất nghiêm ngặt tạo ra dòng sản phẩm cửa tự động tiết kiệm điện năng tốt.

Có khả năng kết hợp được với nhiều thiết bị ngoại vi khác

Thiết kế chống ồn, tiết kiệm năng lượng, linh hoạt, độ bền và tính an toàn cao luôn là ưu điểm của cửa trượt tự động KTH TH-3
Có nhiều chế độ điều khiển tốc độ nhanh chậm khác nhau khi đóng mở cửa
Luôn đạt hiệu suất làm việc tốt luôn bền bỉ và linh hoạt trong thời gian dài hoạt động liên tục
Cửa trượt tự động KTH TH-3 cấp giấy chứng nhận chất lượng chuẩn: CE.
Nhà máy sản xuất đạt tiêu chuẩn chất lượng ISO: 9001.
Kết cấu cơ khí vững chắc
Hợp kim nhôm chất lượng tốt luôn là vật liệu được ưu tiên lựa chọn làm vỏ động cơ
Bánh xe treo đôi được làm bằng chất liệu nhựa cao cấp nhất giúp cửa hoạt động liên tục một cách nhẹ nhàng trơn tru, bền bỉ trong thời gian dài

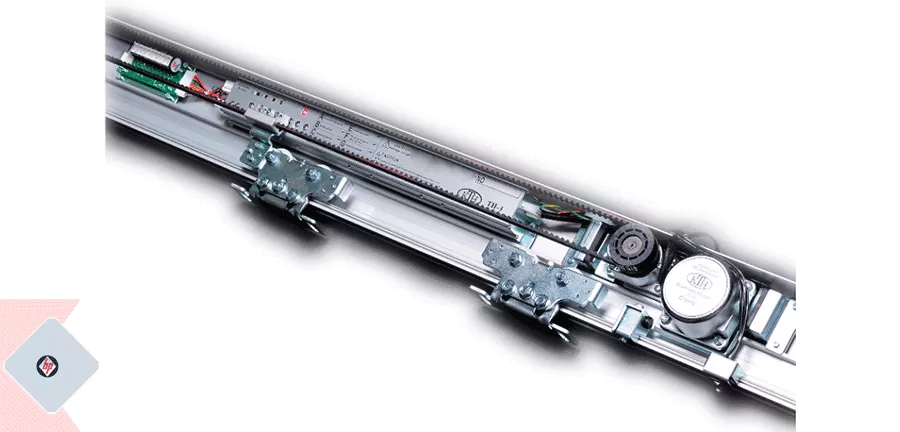

model cửa tự đóng mở TH3 — Model cửa tự đóng mở TH3

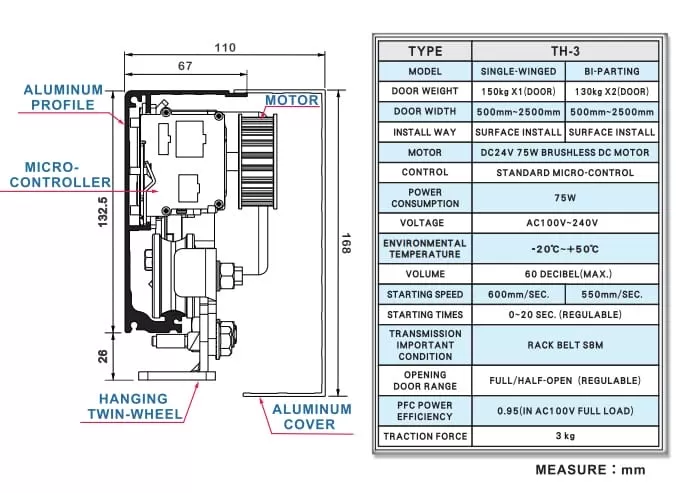

Thông số kỹ thuật cửa tự động KTH TH3

+ Trọng lượng cánh cửa tối đa:150kg/ 1 cánh, 130 kgx2/ 2 cánh
+ Chiều rộng cánh cửa tối đa: 500mm ~ 2500mm
+ Motor: 24V 75W động cơ xoay chiều không chổi than
+ Sử dụng nguồn điện: AC100 ~ AC 240V
+ Nhiệt độ môi trường hoạt động: -20 độ C ~ 50 độ C.
+ Độ ồn tối đa: 60 decibel.
+ Tốc độ cửa mở: 600mm/s (cửa 1 cánh), 550mm/s (cửa 2 cánh).
+ Thời gian khởi động: 0~20 giây (có thể điều chỉnh)
+ Điều chỉnh mở/đóng cửa : mở full hoặc mở một nửa (có thể điều chỉnh)

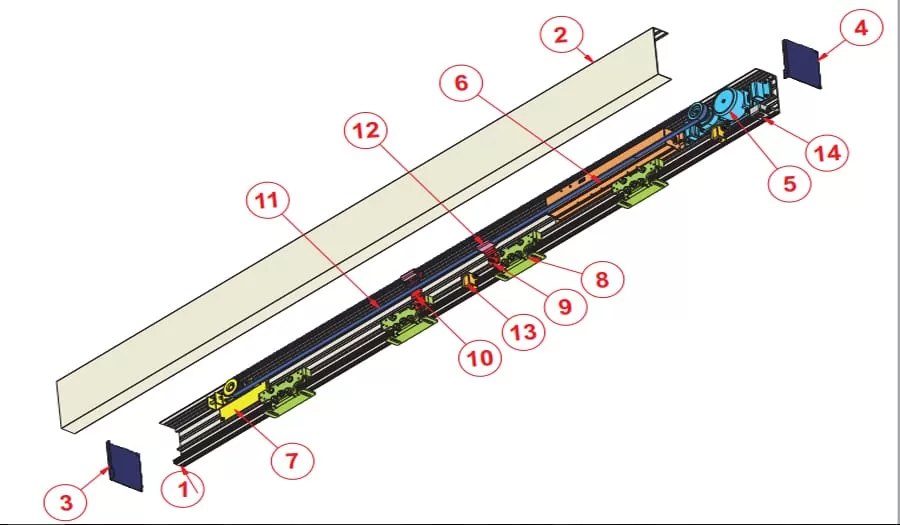

Danh sách các bộ phận
STT	Tên bộ phận	Số lượng
1	Nhôm định hình "tiêu chuẩn"	1
2	Vỏ Nhôm "Chuẩn"	1
3	Nắp cuối bên trái	1
4	Nắp cuối bên phải	1
5	Động cơ	1
6	Bộ điều khiển	1
7	Con lăn đai	1
8	Bánh xe treo	4
9	Nẹp chủ động	1
10	Nẹp thụ động	1
11	Đai giá đỡ	1
12	Thợ sửa đai	2
13	Nút chặn	2
14	Công tắc điện	1

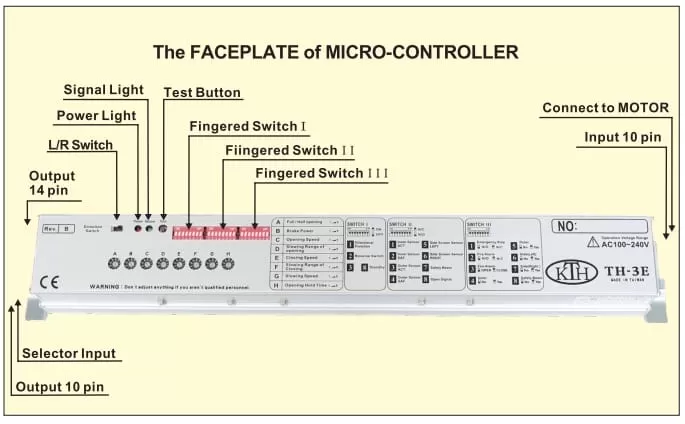

Bộ điều khiển cửa tự động KTH -TH3

Đèn LED màu đỏ-Nguồn được kết nối.
Đèn LED màu xanh lá cây-Nhập tín hiệu mở cửa.
Công tắc L/R-Hướng mở cửa: phải/trái(R/L).

Công tắc ngón tay-Chân 1-Chức năng định hướng

Hoạt động: -TẮT: Chế độ bình thường.
-BẬT: đẩy một lần, mở cửa. Đẩy một lần nữa, đóng cánh cửa

Công tắc ngón tay Công tắc 2 -Công tắc đảo chiều

Để điều khiển hướng đóng mở của cánh cửa sau khi có điện trở lại.

Hoạt động: -TẮT: Chế độ bình thường, sau khi có điện trở lại cánh cửa sẽ mở trước.
-BẬT: phù hợp với hệ thống bảo mật, sau khi cấp nguồn hoạt động trở lại, cánh cửa sẽ đóng trước.

Bộ điều chỉnh

dk1 A Mở toàn bộ/một nửa
Điều chỉnh phạm vi của nửa khoảng cách mở
Số cao hơn, phạm vi rộng hơn.
dk2 B Trợ lực phanh
Cánh cửa nhẹ, công suất phanh kém.
Vui lòng chọn 0~2 nếu cánh cửa dưới 50kg.
Vui lòng điều chỉnh số từ số 5 nếu cánh cửa trên 80kg.
dk3 C Tốc độ mở cửa
Điều chỉnh tốc độ mở.
Số cao hơn, tốc độ nhanh hơn.
Chú ý: vui lòng điều chỉnh từng số một từ thấp đến cao.
D Phạm vi mở chậm của cửa
Điều chỉnh tầm chậm mở cửa
Số cao hơn, nhiều hơn về phạm vi chậm ở vị trí cửa mở.
Lưu ý: vui lòng điều chỉnh từng số một từ cao xuống thấp.
dk5 E Tốc độ đóng của cửa
Điều chỉnh tốc độ đóng.
Số cao hơn, tốc độ nhanh hơn.
Lưu ý: vui lòng điều chỉnh từng số một từ thấp đến cao.
dk6 F Phạm vi đóng chậm của cửa
Điều chỉnh tốc độ đóng cửa chậm
Số cao hơn, nhiều phạm vi hơn về phạm vi chậm ở vị trí cửa mở.
Lưu ý: vui lòng điều chỉnh từng số một từ cao xuống thấp
dk 7 G Tốc độ chậm lại của cửa
Điều chỉnh tốc độ chậm. Số cao hơn, tốc độ nhanh hơn.
Lưu ý: vui lòng điều chỉnh từng số một từ thấp đến cao.
dk 8 H Thời gian giữ mở
Điều chỉnh thời gian giữ cửa mở.
Số cao hơn, thời gian giữ lâu hơn.

Lưu ý khi sử dụng cửa trượt tự động

Chú ý nên vệ sinh bụi ở đường ray và bánh xe để cửa luôn hoạt động nhẹ nhàng trơn tru dễ dàng hơn
Lưu ý đôi khi hãy vệ sinh mắt thần cảm biến (Sensor) để cửa luôn được nhạy
Vệ sinh sạch bộ thiết bị tia an toàn (photocell) ở hai bên cửa để cửa luôn hoạt động an toàn
Nếu không cần sử dụng đến cửa trong một thời gian dài thì nên ngắt nguồn điện để tiết kiệm điện năng
Khi cửa phát ra âm thanh lớn hay âm thanh lạ bất thường hoặc cửa hoạt động không được linh hoạt trơn tru hãy liên hệ ngay đến Hotline: 0903.813.317

Cảm biến an toàn cửa tự động KTH TH3

Trọn bộ phụ kiện cửa tự động KTH TH-3
