Cảm ơn bạn đã mua sản phẩm cổng tự động âm sàn Eli 250 N và Eli 250 N BT, công ty chúng tôi chắc chắn rằng bạn sẽ hài lòng với hiệu suất của sản phẩm. ELI 250 được cung cấp với đầy đủ giấy hướng dẫn sử dụng, hướng dẫn lắp đặt và phiếu bảo hành 2 năm kèm theo. Khi nhận được sản phẩm bạn vui lòng xem thêm những thông tin quan trọng về sự an toàn, lắp đặt, sử dụng và bảo trì. Sản phẩm này phù hợp với tiêu chuẩn kỹ thuật đã được công nhân và các quy định an toàn.
Công ty TNHH thiết bị tự động Bảo Phúc nhập khẩu và phân phối sản phẩm này phù hợp theo tiêu chuẩn Châu Âu như: 89/336 / EEC và 73/23 / EEC (và sửa đổi bổ sung).
CẢNH BÁO: Bất kỳ sự trợ giúp cần thiết vào các thành phần tự động hóa phải được thực hiện bởi một kỹ thuật viên có trình độ (trình cài đặt).

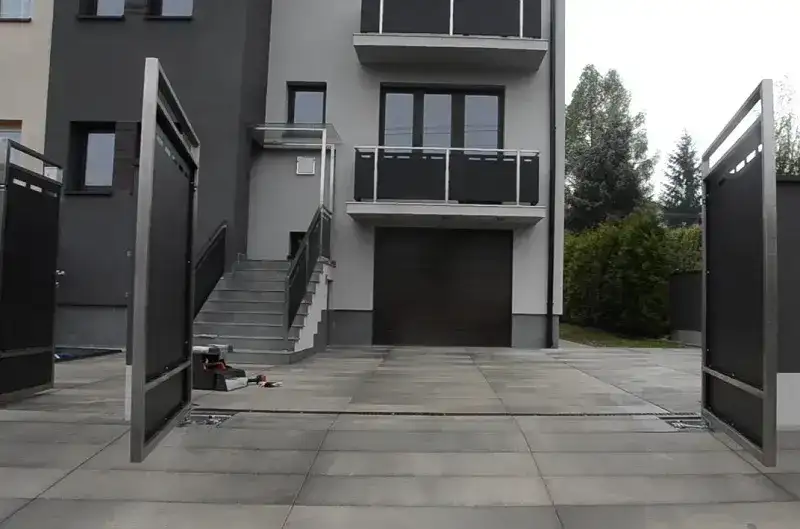

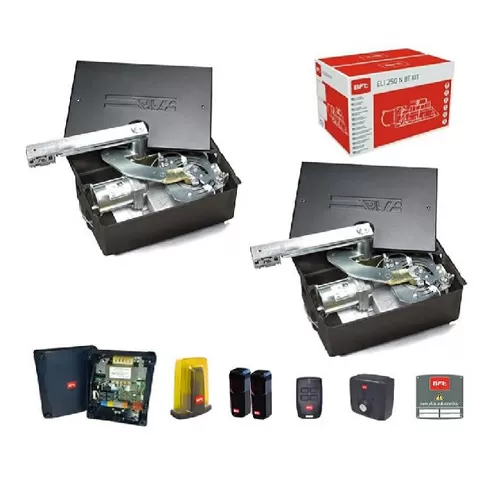

HÌNH ẢNH MOTOR CỔNG ÂM SÀN ELI
THÔNG SỐ KỸ THUẬT CỔNG TỰ ĐỘNG ÂM SÀN ELI 250 N BT và ELI -250 N
| Tên sản phẩm |
ELI -250 N BT |
ELI -250 N |
| Trọng lượng cánh cổng tối đa |
400 kg / cánh |
300 kg / cánh |
| Chiều rộng cánh cổng tối đa |
3.5 mét |
3.5 mét |
| Nguồn motor |
24 V |
230 V |
| Loại công tắc giới hạn |
Từ tính |
|
| Công nghệ |
D-track |
|
| Giảm tốc |
Có |
Không |
| U-link |
Có |
Không |
| Bộ điều khiển trung tâm |
Thalia |
Alena acl 2 |
| Công suất |
175 W |
300 W |
| Khẩu độ mở tối đa |
120 độ |
120 độ |
| Loại khóa |
Cơ |
Cơ |
| Chìa khóa mở tay |
Có |
Có |
| Cấp độ bảo vệ |
IP67 |
IP 67 |
| Môi trường sử dụng |
-20 độ đến 50 độ C |
-20 độ đến 50 độ C |
| Hãng sản xuất |
BFT |
BFT |
| Sản xuất tại |
Italy |
Italy |
| Thời gian bảo hành |
2 năm |
2 năm |
| Công ty nhập khẩu và phân phối |
BẢO PHÚC |
BẢO PHUC |
MỘT SỐ ỨNG DỤNG CỦA MOTOR ELI 250
Motor cổng ELI 250 được sử dụng cho cổng mở trượt gấp 4 cánh
Khi sử dụng Motor ELI 250 N BT cho cổng mở trượt gấp 4 cánh bạn sẽ không cần phải sử dụng thêm khóa điện cho cổng của bạn

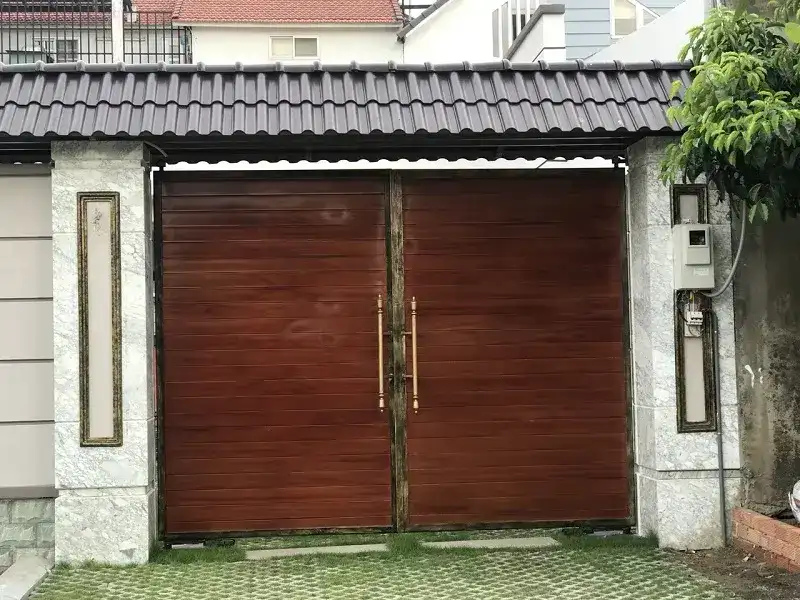

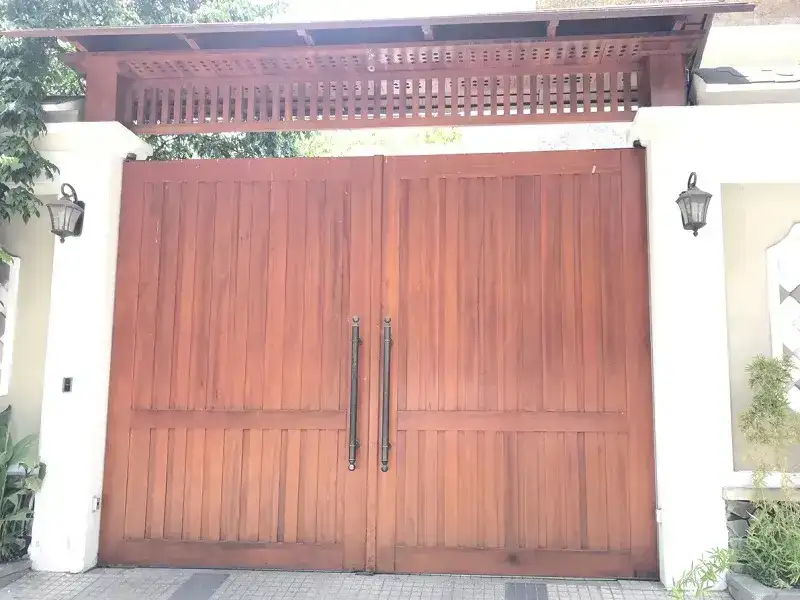

Motor cổng ELI sử dụng cho cổng mở ốp gỗ 2 cánh

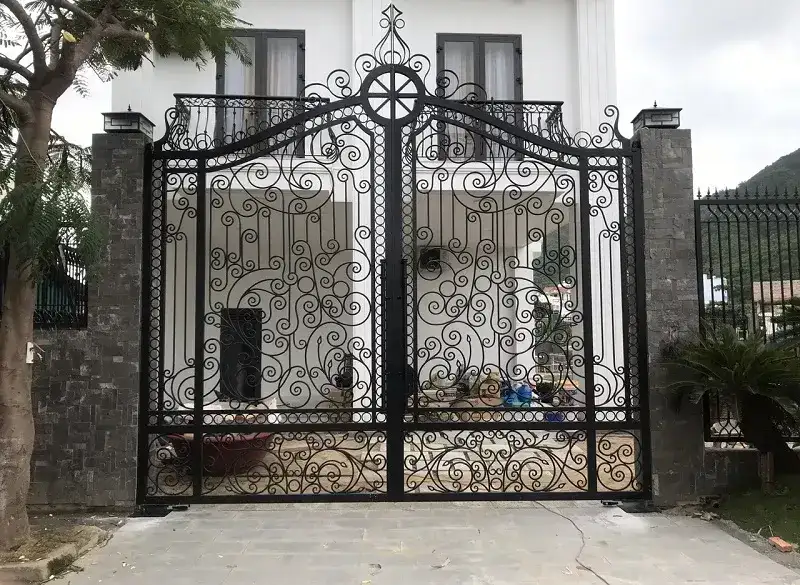

Lắp đặt Motor cổng ELI 250 N BT cho cổng thép mở 2 cánh.
HƯỚNG DẪN LẮP ĐẶT CỔNG TỰ ĐỘNG ÂM SÀN ELI 250
Sơ đồ chi tiết lắp đặt cổng tự động âm sàn ELI 250
Sơ đồ chôn hộp đế Eli 250 và đi hệ thống ống thoát nước cho motor ra hố ga
Sơ đồ lắp đặt motor cổng tự động âm sàn Eli 250
Sơ đồ lắp đặt khóa cơ cho motor cổng tự động âm sàn Eli 250
HƯỚNG DẪN CÀI ĐẶT BỘ ĐIỀU KHIỂN VÀ TÍCH HỢP REMOTE CHO MOTOR CỔNG TỰ ĐỘNG ÂM SÀN ELI 250
Khi bạn đã lắp đặt hoàn thiện phần cơ khí, đầu điện cho motor và board điều khiển trung tâm việc tiếp theo cần làm đó là cài đặt lập trình cho bộ điều khiển trung tâm để điều khiển sự hoạt động của cánh cổng trong lần đầu tiên. Sau quá trình này bạn có thể sử dụng các tính năng của cổng tự động mà không cần phải thao tác thêm.
Để cài đặt hoàn thiện cho bộ điều khiển bạn cần phải thực hiện qua nhiều bước khác nhau theo quy trình sau đây: chuyển đổi ngôn ngữ sang thứ tiếng mà bạn hiểu được, chọn loại động cơ mà bạn đang lắp đặt, chọn số lượng động cơ, hướng mà cổng sẽ chạy, điều chỉnh khẩu độ mở cho cổng của bạn, chạy chế độ tự dò quãng đường, cài đặt remote và kiểm tra nếu bạn sử dụng thêm các phụ kiện khác kèm theo như đèn cánh báo, cảm biến an toàn, thiết bị điều khiển cổng qua điện thoại, internet, blue tooch...
- Chọn ngôn ngữ sử dụng: nhấn ok một lần, nhấn (-) hoặc (+) đến khi màn hình LCD trên bộ điều khiển hiển thị chữ "ENG", nhấn ok.
- Chọn loại motor sử dụng: khi màn hình đang hiển thị chữ TYPE, bạn nhấn (-) hoặc (+) để tìm đúng loại motor "ELI" nhấn ok.
- Chọn số lượng motor sử dụng: màn hình hiển thị chữ "N MOT" chọn 2 nếu bạn sử dụng 2 động cơ, chọn 1 nếu bạn sử dụng duy nhất 1 động cơ, nhấn ok.
- Chọn hướng cổng sẽ mở: Màn hình đang hiển thị chữ "DIR", nhấn (-) hoặc (+) chọn INT nếu cổng mở vào trong nhà, chọn EXT nếu cổng mở ra ngoài đường, nhấn ok.
- Chọn chế độ motor hoạt động: Màn hình hiển thị chữ "PrSET", nhấn (-) hoặc (+) chọn AR hoặc AC nếu tự động đóng mở, chọn SR hoặc SC nếu cổng mở bán tự động, nhấn ok.
- Chạy chế độ tự động dò đường đi: màn hình hiển thị chữ "Autoset" nhấn ok, cổng bắt đầu di chuyển rất chậm trong một vài lần đến khi nó dừng lại, nếu màn hình hiển thị chữ ok thì quá trình autoset đã thực hiện xong, nếu màn hình hiển thị chữ ko thì cần phải làm lại từ đầu.
Cài đặt bộ điều khiển cầm tay cho cổng tự động âm sàn Eli 250: màn hình sẽ hiển thị chữ "MEM", bạn nhấn giữ cả hai nút trên bộ remote đồng thời trong 3 đến 5 giây đèn sáng đỏ, màn hình hiển thị chữ "Rele", bạn bỏ tay ra, nhấn một phím bất kỳ trên remote, màn hình hiển thị chữ "ok1", bạn sẽ thực hiện lại cho nút thứ 2.
Quá trình cài đặt tới đây là xong, để thoát ra khỏi trình cài đặt bạn nhấn hai phím (-) và (+) cùng một lúc để thoát ra.
