Thông tin chi tiết Cổng mở cánh tay đòn PHOBOS BT A25 - Italy
Nếu quý khách có nhu cầu sử dụng loại cổng mở cánh tay đòn có motor điện được nhập khẩu trực tiếp từ Ý thì PHOBOS BT A25 sẽ là sự lựa chọn hoàn hảo cho cánh cổng của gia đình bạn, với bề mặt bên ngoài được bảo vệ bởi hộp bảo vệ bền bỉ, sử dụng công tắc từ để xác định quãng đường chi chuyển của cách cổng mang lại độ chính xác cao, dễ dàng điều chỉnh với board điều khiển Thalia Light phiên bản mới 3.14 với màn hỉnh LCD hiển thị các chức năng cài đặt cũng như trạng thái của motor cổng, điều này cho phép người thợ sửa chữa dễ dàng xác định lỗi và sửa lỗi.
TÍNH NĂNG VƯỢT TRỘI
- Công nghệ thông minh: bộ điều khiển tương thích với giao thức EElink.
- Sử dụng an toàn: thiết kế đơn giản, phù hợp với tiêu chuẩn an toàn mới nhất, thiết bị cảm biến đảo ngược quá trình chuyển động khi gặp chướng ngại vật ngăn ngừa thiệt hại đến tài sản và phương tiện, con người khi hoạt động.
- Lắp đặt đơn giản: hệ thống dây điện được giảm tải chỉ cần cung cấp một dây điện tới bộ điều khiển làm quá trình lắp đặt nhanh hơn và đơn giản hơn.
THÔNG SỐ KỸ THUẬT
| Bộ điều khiển |
Thalia / Zara bt l2 |
| Đảo chiều / không đảo chiều |
Tùy chọn |
| Nguồn điện |
24 V DC |
| Điện năng tiêu thụ |
0.06 hp ( 50 W) |
| Khả năng bảo vệ nhiệt |
Có |
| Tốc độ |
15 mm / giây |
| Động cơ |
Mô mem xoắn |
| Khóa |
Cơ khí |
| Mở tay |
Có |
| Tầng suất sử dụng |
Thường xuyên |
| Nhiệt độ môi trường |
-20 độ đến 55 độ |
| Cấp độ bảo vệ |
Ip44 |
| Trọng lượng motor |
6.5 kg |
| Sản xuất tại |
Italia |
| Hãng sản xuất |
BFT |
| Đơn vị nhập khẩu |
Bảo Phúc |
| Thời gian bảo hành |
2 năm |

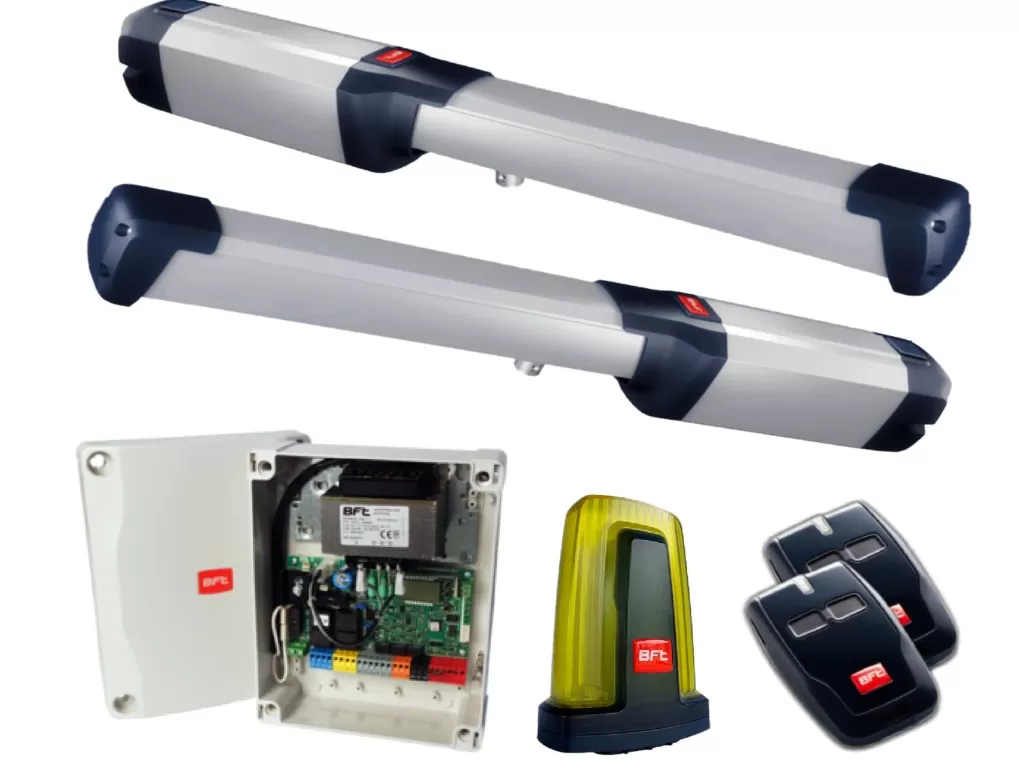

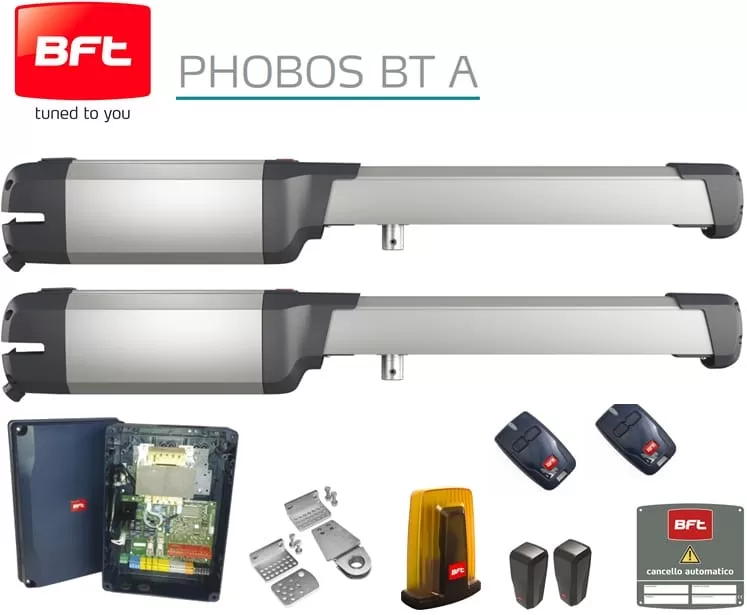

KHI MUA MỘT BỘ THIẾT BỊ CHO CỔNG 2 CÁNH SẼ BAO GỒM
| Motor |
2 động cơ |
| Bộ điều khiển |
1 bộ |
| Nút nhấn cầm tay |
2 cái |
| Phiếu bảo hành |
2 năm |
| Chứng nhận sản phẩm |
CO, CQ |
PHỤ KIỆN LỰA CHỌN THÊM
| Khóa điện |
1 bộ |
| Remote |
97 cái |
| Cảm biến an toàn |
1 bộ |
| Đèn báo |
1 cái |
| Điều khiển qua Blue tooch |
1 bộ |
| Điều khiển qua điện thoại |
1 bộ |
| Kết nối với hệ thống internet |
1 bộ |
| Thiết bị kiểm soát truy cập |
Tùy chọn |
| Bình lưu điện |
Tùy chọn |

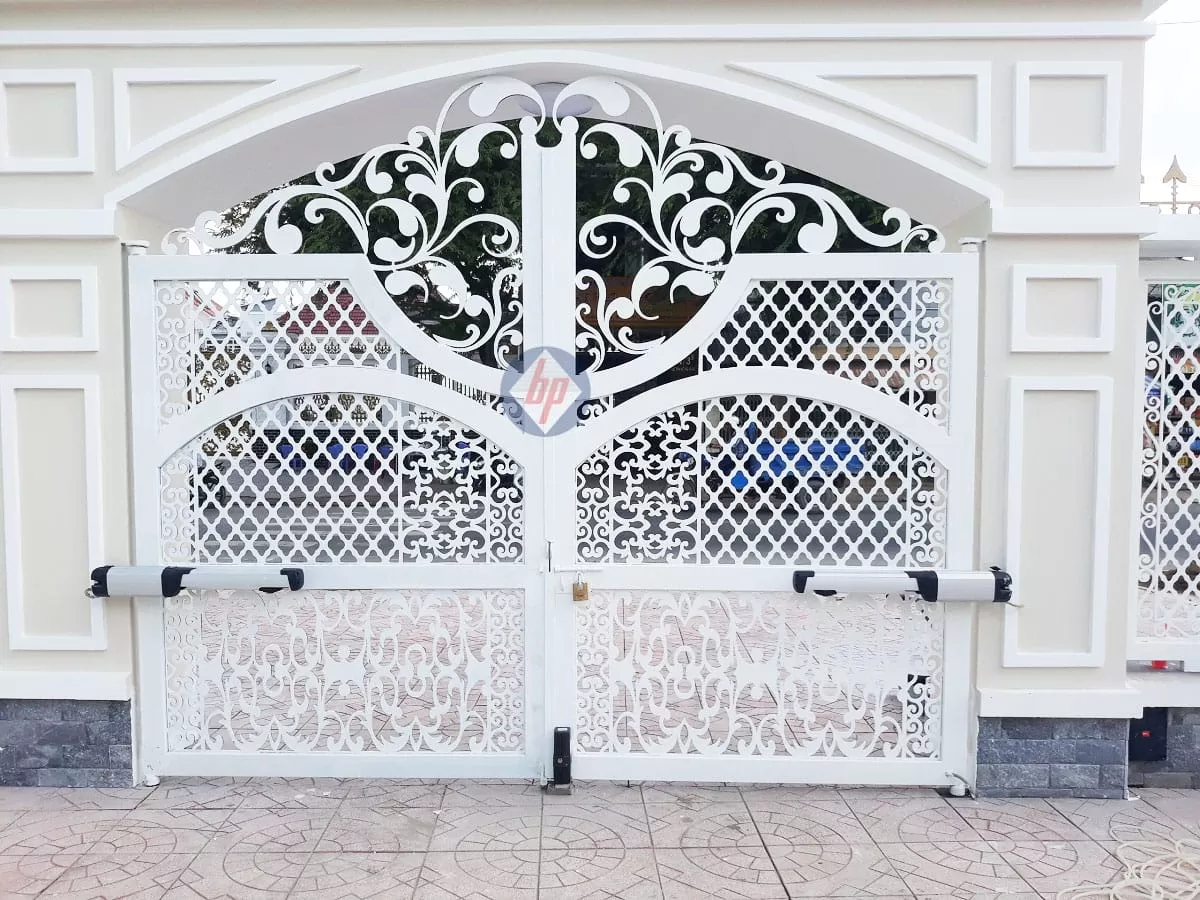

Lắp đặt motor cổng PHOBOS BT A25 cho cổng mở 2 cánh
HƯỚNG DẪN LẮP ĐẶT CỔNG TỰ ĐỘNG CÁNH TAY ĐÒN PHOBOS BT A25
SƠ ĐỒ LẮP ĐẶT MOTOR CỔNG PHOBOS BT A25
MUA SẢN PHẨM, LẮP ĐẶT
Sản phẩm này được thiết kế để chỉ được cài đặt bởi một kỹ thuật viên chuyên nghiệp có trình độ. Việc bảo hành trên thiết bị có thể trở nên vô hiệu nếu không được cài đặt đúng cách. Yêu cầu bảo hành nên được chuyển trực tiếp tới công ty hoặc tổ chức nào đó bán các thiết bị. Mua sắm thiết bị không được cài đặt sau đó có thể cản trở bất kỳ yêu cầu bảo hành vì mâu thuẫn giữa các nhà cung cấp thiết bị và các thực thể cài đặt.
LẮP ĐẶT CỔNG TỰ ĐỘNG CẦN PHẢI AN TOÀN
Trong khi các nhà sản xuất đã thiết kế hệ thống theo tiêu chuẩn an toàn nghiêm ngặt, rồi cuối cùng là trách nhiệm của người cài đặt để làm theo và tuân thủ luật pháp quốc gia và địa phương, mã số và tiêu chuẩn an toàn áp dụng đối với cơ khí, điện và hoạt động các khía cạnh của
hệ thống tự động hóa. Tiêu chuẩn an toàn được thiết lập bởi tổ chức như nguyên phòng thí nghiệm (UL), NFPA 70, hoặc quy định và pháp luật quy định bởi nhà nước tương ứng. Chúng tôi khuyên bạn nên theo tiêu chuẩn an toàn UL 325.
Hướng dẫn bắt motor phobos trên cánh cổng
HƯỚNG DẪN CÀI ĐẶT CHƯƠNG TRÌNH CHO BỘ ĐIỀU KHIỂN VÀ TÍCH HỢP BỘ ĐIỀU KHIỂN CẦM TAY CHO CỔNG TỰ ĐỘNG TAY ĐÒN PHOBOS BT A25
Bảng điều khiển cài đặt cho bộ điều khiển và remote cổng tự động Phobos
Các thao tác để cài đặt chương trình cho bộ điều khiển cổng Phobos
Lựa chọn ngôn ngữ cài đặt sử dụng: Phobos được sản xuất để xuất khẩu đi nhiều nước trên thế giới vì thế có có nhiều ngôn ngữ khác nhau chúng tôi sẽ hướng dẫn bạn cài đặt theo giao diện tiếng anh.
Nhấn ok 1 lần, màn hình hiển thị chữ (Language), chọn dấu (-) đến khi màn hình hiển thị chữ (Eng) nhấn ok.
Chọn loại motor sử dụng là Phobos: màn hình hiển thị chữ (type) bạn nhấn (-) đến khi hiển thị chữ (phob) nhấn ok.
Chọn số lượng motor: màn hình hiển thị (n mot) chọn 2 nếu bạn sử dụng 2 động cơ, chọn 1 nếu bạn sử dụng 1 động cơ, nhấn ok.
Chọn hướng mở cho cổng: màn hình hiển thị chữ (dir), nhấn (-) chọn (int) nếu cổng mở vào bên trong, chọn (EHT) nếu cổng mở ra ngoài.
Chọn chế độ hoạt động của motor: màn hình hiển thị chữ (PrES), nhấn (-) để chọn chế độ tự động hoặc bán tự động xong nhấn ok.
Chạy Autoset cho cổng tự động phobos: màn hình hiển thị chữ (Pro9), sàu vài giây chuyển sang chế độ (Autoset), bạn nhấn ok để cho cổng dò quãng đường, nếu thành công nó báo ok, nếu thất bại nó báo ko.
Cài đặt remote điều khiển từ xa: màn hình hiển thị chữ (mem), bạn nhấn giữ cả hai phím trên remote, sau 3 giây đèn đỏ, bạn bỏ tay ra và nhấn phím bất kỳ trên remote, màn hình hiển thị chữ ko01, bạn làm tương tự để cài cho nút số 2.
Kết thúc quá trình cài đặt nhấn đồng thời hai nút (+) (-) để thoát ra khỏi danh mục cài đặt.
Chúc bạn thành công !!!
